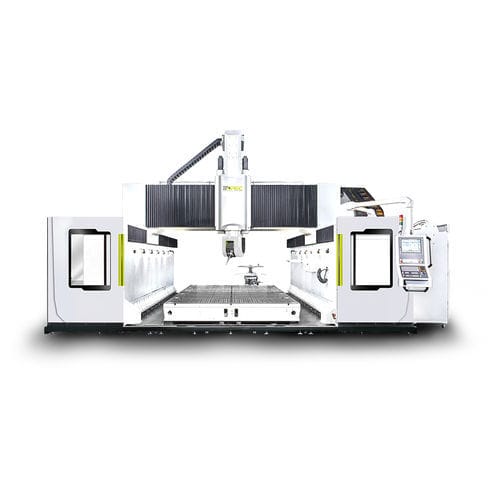

5軸複合工作機械 CM 3040

旋回スピンドル宇宙産業用ガントリー型

-航空宇宙向け複合材加工用 -集塵・フィルタリング装置 -X軸はラック＆ピニオンで駆動 -ボールネジで駆動するY/Z軸 NC制御可能な伸縮式吸塵フードは、NCコードまたはM機能により自動的に伸縮し、ツール交換の妨げになりません。 NC制御可能なトップルーフスライドカバー オイルミストや粉塵が加工エリアから溢れるのを防ぎ、オペレータの健康や空気環境を守ります。 早送り速度 - m /min - XY=30 Z=20 主軸テーパ - - HSK63F 主軸出力 ( S 1 / S6) - kW - 20/25 主軸トルク ( S 1 / S6) - Nm - 32/40 推奨2軸ヘッド - - モノサポートミリングヘッド スイベル/ローテーショントルク - Nm - A=133/286 C=66.2/128 旋回速度 - rpm - A=C=100(cont) スイベル/回転角度 - deg - A=±110°~±125° C=±360 ツールシャンク - pcs - 20T 工具最大長 - mm - 300 工具最大径 隣接工具 - mm - Ø70 重量 - トン - 35-65
