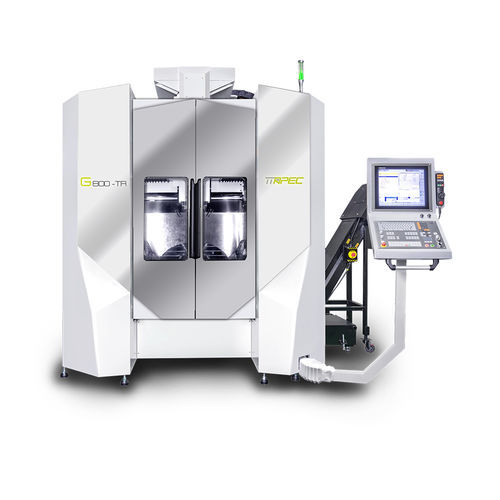

5軸複合工作機械 G800 series

縦型宇宙産業用ガントリー型

-航空宇宙エンジン加工に最適 -48m/minの高速トラバース。 -高剛性Uフレーム構造 3軸は重心で駆動（DCG） 3軸の駆動中心はすべてこの重心上にあり、構造の動的安定性を大幅に向上させました。 コンパクトなトラニオン式回転テーブル X/Y/Z軸の移動とテーブルの回転を個別に行うことで、3軸の慣性の影響を受けずに加工することができます。また、完璧なサーボ駆動設計により、優れた加工安定性を実現しています。 高剛性Uフレーム構造 サドルとコラムが閉じた構造を形成しています。高剛性の機械は振動を効果的に低減し、加工の安定性と加工精度を向上させることができます。 ダイレクトドライブモータで回転テーブルを直接駆動し、高精度な加工を実現しました。 A / C軸の駆動にはダイレクトドライブモーターを採用。動力を完全に伝達することができ、高精度な加工能力を提供します。 A軸 - deg - ±120 C軸 - deg - ±360 A軸トルク(S1/max) - Nm - 4,268/7,554 C軸トルク(S1/max) - Nm - 2,134/3,777 早送り速度 - m /min - XYZ=48 X.Y.Z軸加速度 - m/sec² - 6 主軸テーパー - - HSK63A 主軸出力 ( S1 / S6) - kW - 20/24 主軸トルク ( S1 / S6) - Nm - 45.5/55 ツールシャンク - pcs - 32T
