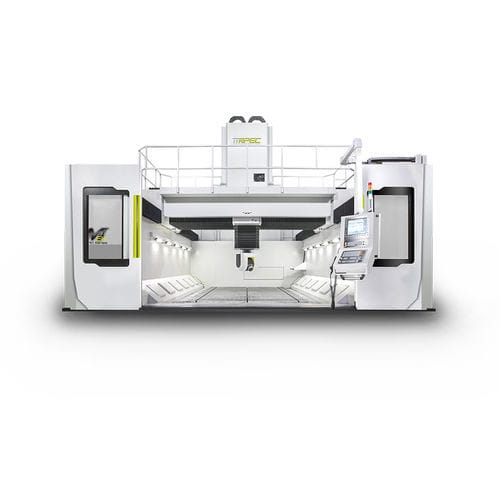

5軸複合工作機械 SKM series
旋回スピンドル宇宙産業用CNC

5軸複合工作機械
5軸複合工作機械
5軸複合工作機械
5軸複合工作機械
お気に入りに追加する
商品比較に追加する


特徴

軸数
5軸
主軸オリエンテーション
旋回スピンドル
応用
宇宙産業用
その他の特徴
CNC, ガントリー型
回転速度

24,000 rpm
(150,796 rad.min-1)

X軸移動距離

4,000 mm, 5,000 mm, 6,000 mm, 8,000 mm
(157.48 in, 196.85 in, 236.22 in, 314.96 in)

Y軸移動距離

2,700 mm, 3,200 mm, 3,700 mm
(106.3 in, 125.98 in, 145.67 in)

Z軸移動距離

1,000 mm
(39.37 in)

詳細

-同時5軸加工 -航空宇宙用アルミニウム加工用 -ボックス・イン・ボックス構造 -リニアモータによるX/Y/Z軸駆動 -クロスビームフラッシングシステム -複合型切粉除去装置 クロスビームとサドルのBox-in-Box構造による左右対称のジオメトリー設計。優れたフォースフロー設計により、熱変形を低減。高速加工時の高精度加工が可能。 ハニカム構造ラムの不等厚化 ハニカム構造のラムは、最高のバランス設計と優れたジオメトリを実現します。 クロスビームフラッシングシステム 高圧ポンプと強力なノズル群により、切粉を素早く除去することができます。 複合型切粉除去装置 大容量の水槽を備えたデュアルチップ方式により、クーラントと切粉の安定した除去を実現しました。 同時5軸加工 5軸加工精度の差は0.01mm以下。 アルミ合金加工用特殊スピンドル 最高の材料除去率を誇る超高速・パワースピンドル。 リニアモータによるX/Y/Z軸駆動 3軸ともデュアルリニアモータで駆動します。 最大送り速度:60m/min 最大加速度:5m/sec2 アタッチメントヘッド自動交換システム 様々な用途に合わせて、異なる角度のヘッドを取り付けることができ、狭い場所での加工に最適です。 自動トップルーフカバー 可動式ビームを採用したトップルーフカバーにより、切粉やクーラント液の飛散を防止します。

---
