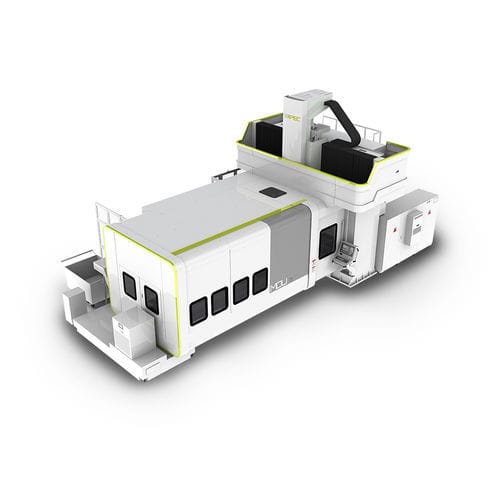

5軸複合工作機械 MDU-Titan

旋回スピンドル宇宙産業用ガントリー型

-超合金加工に特化 -U字型構造設計 -完全密閉型スプラッシュガード U字型構造設計 コの字型の一体型高剛性構造により、力の流れを最短で伝達し、切削力を均等にすることで、長期的な精度と安定性を高めています。 超大面積鋳造のコラムとビームは、一般的な門型マシンに比べて2倍の断面積を持ち、剛性と安定性が大幅に向上しています。 完全密閉型スプラッシュガード 切削液の飛散や金属の飛散を防ぐため、MDU-Titanは全密度の高い板金シールドを採用し、全方位的に保護しています。 X・Y・W軸 高速ボールネジ駆動 精密ボールネジは、「低騒音」「省スペース・軽量」「高加減速」「高精度」「高再現性」などの特長を備えています。高リード、大径ボールねじの作業品質を向上させます。 主軸端からテーブルまでの距離 - mm - 350-1,350(縦型) 620-1,620(horizontal) テーブル長×幅：荷重 - mm - 4,000×2,060:8T 早送り速度 - m /min - X/Y=20, W=12 主軸テーパー - - HSK100A 主軸出力(S1/S6) - kW - 37 主軸トルク(S1/S6) - Nm - 1,000 ツールシャンク - pcs - 32T 工具最大長 - mm - 350 工具最大径 隣接工具 - mm - Ø125 最大工具径 隣接工具なし - mm - Ø250
