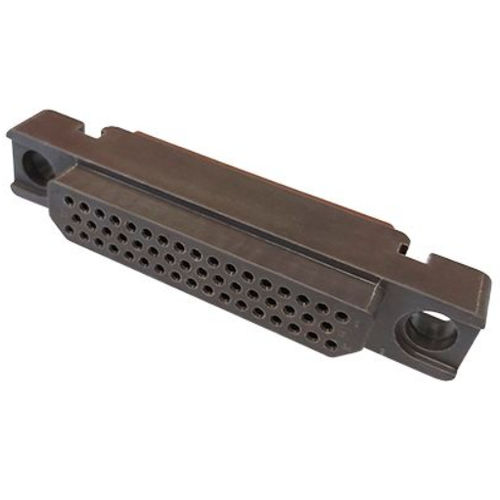

データコネクター 1900 series

航空機用カドラックス長方形

リーチの状態不適合 RoHSステータス非対応 陳腐化ステータスアクティブ 規格EN3545 標準部品番号EN3545E01FXA00A 商品説明 1900 / EN3545は、様々なコンタクト配列が可能な複合長方形コネクタです。同軸、双軸、三軸、四軸などのMil-DTL-38999シリーズコネクタと共通で、銅およびアルミケーブル用のサイズ22～8の圧着リムーバブルコンタクトが含まれています。特にシールドが不要な用途に適しています。 主な特徴 商用航空宇宙仕様の長方形コネクター 軽量で堅牢な熱可塑性プラスチック 優れたシール性能を提供するオーバーモールド技術 ABD0031およびFAR25853に準拠した耐火性/耐煙性/耐毒性 メカニカル インサート材質 - シリコン シェル内インサート保持力（> to） - 35 daN コンタクト保持力 - 6 daN 耐久性（サイクル数） - 100 振動 - タイプ - Sinusoide 振動 - 周波数 - 10～3000 振動 - 振幅 - 20 g 振動-持続時間-12時間 衝撃 - タイプ - デミシヌソイド 衝撃 - 振幅 - 50 g 衝撃 - 継続時間 - 11 ms 使用環境 動作温度 - 最低 - 55 °C 動作温度 - 最高 - 175 °C 塩水噴霧 - 48時間 流体耐性 - 散水下での耐性 - 燃料、油圧作動油、洗浄剤、除氷液、冷却液 シール性 界面 - 147 hPa 低気圧での浸漬 - 147 hPa 電気的 絶縁抵抗 (> to) - 5000 MΩ 火災 煙適合性 - ABD 0031, EN 2591-317 重量 重量 - 26.19 g
