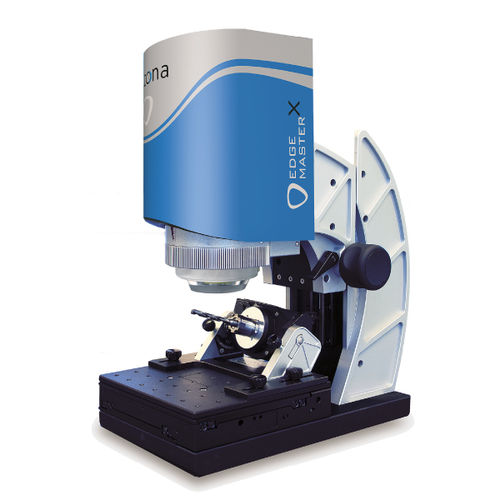

光学式3次元測定器 EdgeMasterX

航空用3D

EdgeMasterXは、高解像度の光学式自動工具測定用Alicona製品群から生まれたものです。EdgeMasterXは、ドリル、フライス、その他の丸物工具の品質保証のための完全自動化された刃先測定システムで、生産現場で使用されます。EdgeMasterXは、複数の刃先の3次元計測を可能にします。電動回転ユニットと組み合わせて使用することで、1回の測定で複数の工具の刃先や面取りされた刃先も測定することができます。CADファイルや参照ジオメトリからの偏差は、トラフィックライトシステムによって表示されます。測定はボタン1つで開始され、ユーザーの操作なしで測定を行うことができます。 高い測定点密度 最大5億個の測定ポイントにより、μmおよびサブμmレンジの公差と広いワーキングディスタンスで、きめ細かな測定が可能です。Focus-Variationの高い測定点密度により、高い測定ボリュームで一貫して高い横方向および縦方向の分解能を得ることができます。 急峻な山肌の測定 異なる方向から来る光は、測定にプラスの影響を与えるために使用されます。最大傾斜角の測定は、対物レンズの開口数によって制限されることはありません。表面によっては、最大87°の傾斜角を測定することができます。
