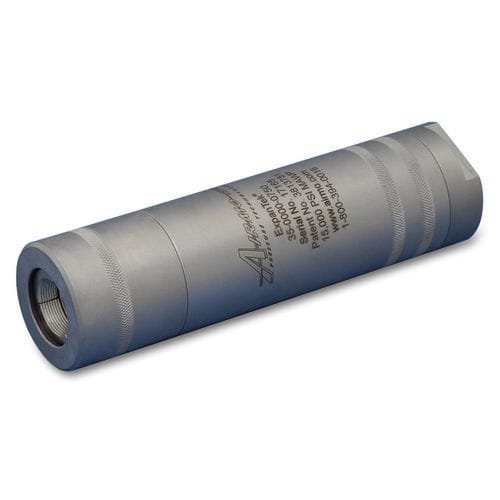

油圧拡管工具 35

航空産業用

特許取得済みのエクスパンテック®モデル35シリーズ・チューブ・エクスパンジョン・ツールは、ハイドロエキスパンド・アプリケーションで使用するための汎用性を備えた精密機械加工されたツールです。このツールは、チューブの高圧膨張用に設計されています。このユニークなツールをExpanTek® Model HPS油圧電源のような高圧電源とともに使用すると、ボイラーコイル、冷凍コイル、チューブアセンブリのチューブを急速に拡張することができます。 モデル35シリーズツールは、標準外径公差、最大使用圧力15,000 psi（1,034bar）までのチューブのハイドロエキスパンションに適したスナップオンカップリングです。 チューブを膨張させるには、オプションのNuQuip®自動エア抜きバルブ付きのモデル35シリーズ工具をチューブの片端に取り付けます。2つ目のモデル35シリーズ・ツールを圧力サービス・ラインに適合させ、残りの端にかぶせます。両方の工具を内部ストップにしっかりと押し付けます。サービス・ラインを3.45 bar（50 psi）に加圧すると、コレットが作動し、グリップが確 実になります。膨張圧力に達するまで、チューブの加圧を継続します。工具の最大定格圧力を超えないように注意してください。チューブが拡張し、サービス・ラインの圧力が0psi/barに低下すると、コレットは自動的に解放され、工具をワークピースから素早く取り外すことができます。 モデル35シリーズ・ツールは、0.24インチから1.00インチまでの標準およびメトリックのチューブおよび継手サイズを扱うことができます。OD（外径6.0 mm～25.4 mm）の標準的なチューブおよび継手のサイズに対応します。 最大圧力： - 最大使用圧力15,000 psi (1,034 bar) チューブ外径範囲： - 0.24 in. から 1.00 in.OD (外径6.0mm～25.4mm） 温度: - 0° Cから49° Cまで120° Fまで32° F サービス - 水、油、その他の液体（ご要望に応じます コレットグリップ: - チューブ外径の場合
