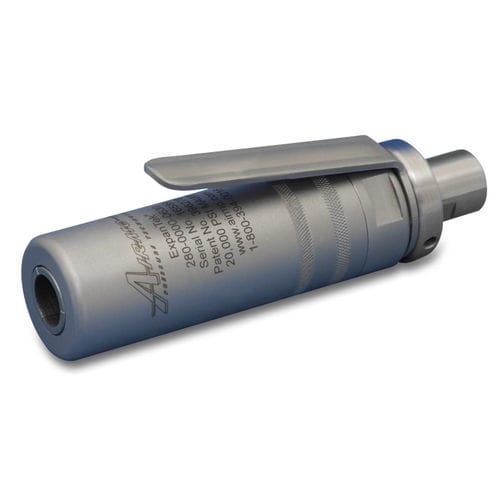

ExpanTek®モデル280シリーズ・チューブ拡張ツールは、高圧チューブ拡張のための迅速なスナップオンカップリングとポジティブシールを提供します。ExpanTek® モデル HPS 油圧式電源と共に使用すると、ボイラーや冷却コイル、チューブ・アセンブリを含む HVAC 用途のチューブを急速に拡張します。モデル280シリーズ工具は、標準外径公差および最大使用圧力20,000 psi (1,379 bar)までのチューブの高圧膨張に適しています。
チューブを拡張するには、オプションのNuQuip®自動エアブリードバルブでモデル280ツールを圧力ラインに接続します。ハンドルを押してコレットを引っ込め、ツールをチューブに取り付けます。チューブをツールに押し込み、チューブストップに押し付けるまで押し込みます。これにより、瞬時に完全なシールが得られます。工具のハンドルを離すと、コレットが装着され、安全な操作の準備が整います。次に、システム圧を希望のレベルまで上げますが、最大動作圧を超えないようにしてください。動作が繰り返され、圧力が0psi/barまで下がったら、ハンドルを押してコレットを外し、引っ張って工具を取り外します。
モデル280シリーズ工具は、0.38インチから1.00インチまでの標準およびメトリックのチューブおよび継手サイズに対応します。OD (9.6 mm to 25.4 mm OD)の標準チューブおよび継手サイズを扱います。
最大圧力: - 20,000 psiまでの使用圧力。
(1,379 bar)
チューブ外径範囲: - 0.38 in. から 1.00 in.OD
(外径9.6mm~25.4mm)
温度: - 0° Cから49° Cまで120° Fまで32° F
サービス - 水、油、その他の液体(ご要望に応じます
速度: - フルフロー、高いプレフィルレート
コレットグリップとシール: - チューブ外径上
グリップ: - 安全な操作のための圧力補償設計
---
