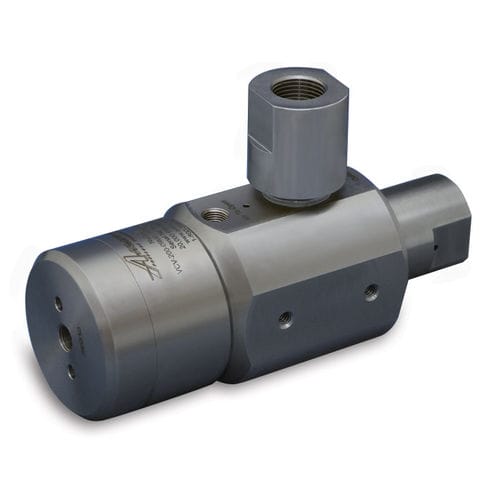

制御バルブ VCV series

空気用航空機用空気圧式

NuQuip®モデルVCVシリーズコントロールバルブは、高圧・高流量用に設計された空気圧式流体制御弁です。この2ポジションバルブは、ライトアングルポートの方向を持っています。内蔵されたエアアクチュエータにより、最大動作圧力でも80psiのエア（5.5barのエア）を使用するだけで迅速な切り替えが可能です。モデルVCV調節弁は、メタルシートまたはソフトシート構造でご利用いただけます。複数のポートを選択することができます。 サービス - 水、油、その他の液体、または不活性ガス 操作：- ダブルパイロット空気作動式 流量：-各ポートサイズに最適化された流量 ポート形状: - NPT, MP, MS, OD シートスタイル: - メタルシートまたはソフトシート 取り付け： - 本体に1/4インチのタップ穴が6つあります。 構造: - 精密機械加工、熱処理されたステンレス鋼 カスタムオプション - カスタム設計を考慮 用途 NuQuip®モデルVCVシリーズコントロールバルブは、高圧や大流量を必要とする制御アプリケーションでの使用に適しています。これらのバルブは10,000 psiと20,000 psi（689と1,379 barバージョン）があり、いずれも内部経路が最大流量になるように最適化されています。ステンレススチール製なので、腐食性のある媒体にも耐えることができます。メタルシート付きのVCVは、水、油、その他の液体で使用することができます。ソフトシート付きのVCVは、不活性ガスの漏れのないシーリングに使用できます。 バルブ構成 操作方法ダブルパイロット空気作動式 流量の大きさ各ポートサイズに最適化された ポートのスタイルNPT、MP、MS、OD NPT＝ナショナル・パイプ・スレッド MP = 中圧 MS＝ミリタリー仕様 MS33649 OD = 外径チューブコンプレッション シートのスタイルメタルシートまたはソフトシート 取付方法本体には1/4 "タップ穴が6つ
