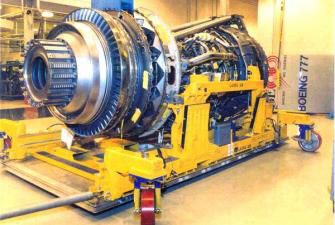

- GE90エンジン推進器の輸送・収納を考慮した設計
- ファン分離(インレットカウルあり/なし)対応可能
- 対応可能です。
o ファンケース/インレット輸送スタンド (9C6002)
o ファン搬送用ドリー(9C6017)、搬送用レールに取り付け可能
- B777型機のGE90フルエンジンのブートストラップが可能
- B747貨物機のメインデッキでの空輸に適したスタンド(推進器付き
- クレードルのAFT側には、すべてのマニュアルとドキュメントを収納するドキュメントコンテナがあります。
可動性
- 分離可能なベースとクレードル溶接部から構成されています。
o 4つの衝撃吸収キャスターでベースを支えます。
- 各キャスターは5インチ幅×16インチ径のホイールで移動が容易、耐荷重は各6,500 LBS。
- 衝撃吸収ポリウレタン・トレッド・ホイール、ポジションロック、フェースブレーキ付き
- 4つのキャスターは、空輸やトラック輸送のために高い位置で固定できるように設計されています。
- 両端から牽引可能
牽引バー収納部付き
- スタンド全体の最大牽引速度(フルエンジン/推進器使用時)は5Km/hまたは3MPH
- 輸送中の振動や衝撃を和らげるトラック輸送用ショックマウントを装備。
- トラック輸送時にスタンドをエアライドサスペンション式トラックトレーラーに固定するためのタイダウンリングが底面に装備されています。
寸法・重量
- エンジンなし:高さ64"* x 幅102.0"* x 長さ210.0"/ 8,080 LBS
- 推進機付き(航空・トラック輸送仕様) キャスター付き: 101.6インチ(高さ)×102.0インチ(幅)×252.0インチ**(長さ) / 21,480 LBS*** (重量)
- QECエンジン搭載キャスター付き 170.5"**** (高さ) x 154.0" (幅) x 319.0" (長さ) / 26,080 LBS***** (重さ)
---
