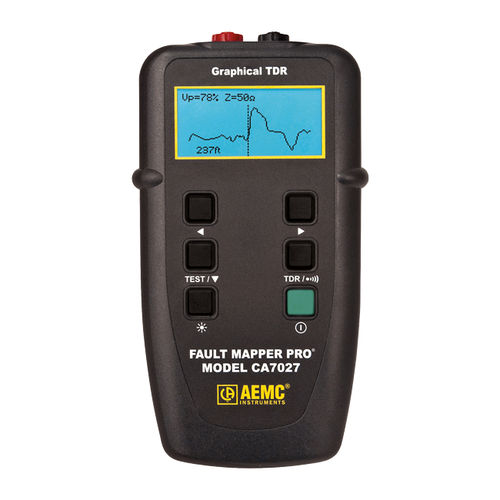

インピーダンステスタ－ CA7027

ケーブル航空携帯型

Fault Mapper Pro®モデルCA7027は、片端のみにアクセス可能な電源ケーブルや通信ケーブルの故障を特定し、位置を特定するために設計されたハンドヘルドグラフィカルTDR時間領域反射率計です。 Fault Mapper Pro® は、ケーブル長を測定し、事実上あらゆるタイプのケーブルで 9 ～ 19,000' (3 ～ 6000m) の範囲でケーブル障害までの長さと距離を示します。被測定ケーブルに一連のパルスを注入します。パルスが伝わる速度はケーブルの種類によって決まり、これはケーブルの伝搬速度（Vp）として知られています。伝搬速度は1%から99%の間で調整可能で、被試験ケーブルに対して正確な校正が可能です。 レンジ（@ Vp=70%） - 23, 49, 98, 197, 394, 820, 1640, 3280, 6560, 9850, 19000 ft (手動レンジ・コントロール） 精度 - レンジの±1 分解能 - 選択レンジの約1 最短ケーブル長 - 1.5 フィート（0.5m） 伝搬速度（Vp） - 1～99％で調整可能 出力パルス - 開回路に5V（ピーク・ツー・ピーク 出力インピーダンス - 25、50、75、100Ω（選択可能） スキャン・レート - 2スキャン/秒またはスキャン・ホールド ディスプレイ解像度 - 128x64ピクセル・グラフィックLCD バックライト - 青色エレクトロルミネセント トーン・ジェネレーター - 810～1110Hz 発振 トーン・レシーバー/ケーブル・トレーサー - モデル TR03- アクセサリとして利用可能（別売） 電圧保護 - 250VAC 電源 - 1.5V AAアルカリ電池4本（付属） オートパワーオフ - 1分、2分、3分、4分または無効を選択可能 寸法 - 6.5 x 3.5 x 1.5" (165 x 90 x 37mm) 重量 - 12オンス（350g） 動作温度 - 14～122°F（-10°～50°C） 保管温度 - 4～158°F（-20～70°C） 侵入保護（IP）等級 - IP54 エミッション規格 - EN 61326-1 安全性準拠 - IEC 61010-1、EN 60950
