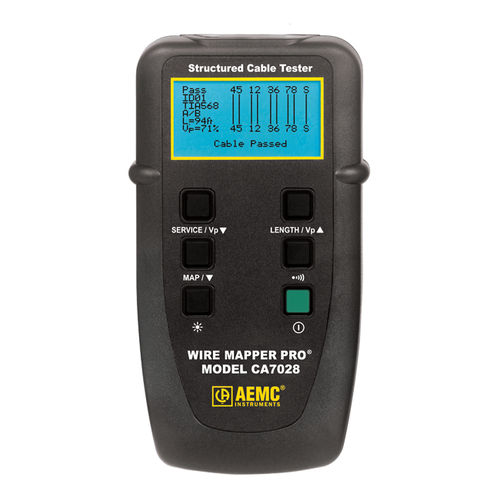

ネットワークテスタ－ CA7028

インピーダンスケーブル航空

Wire Mapper Pro モデル CA7028 は、RJ-45 コネクタを備え、TIA568A/B ISO11801 および EN 50137、USOC、または ISDN 仕様に配線された UTP、STP、FTP、および SSTP ケーブル用に設計された、ハンドヘルド構造化ケーブル・マッピングおよびトラブルシューティング・テスターです。オープン・サーキット・ペア、ショート、クロス・ワイヤ、クロス・ペア、リバース・ペア、スプリット・ペア、シールド障害を検出します。 モデルCA7028には、電話回線とデータ回線を識別する機能もあります。メイン・ユニットが動作可能なRJ-45ソケットに接続されている場合、いずれかのピンに電話電圧が存在すると、連続警告音が鳴り、表示されます。サービス検出キーが押されると、電話、10BaseT、100Mbit+、トークンリングのアクティブ・サービスをチェックして表示します。 範囲 - 500フィート（150m） 精度 - 読み取り値の ±5 ケーブル・タイプ - UTP、STP、FTP、SSTP 表示される障害 - 短絡ペア オープン・サーキット・ワイヤー ペア間のショート スプリット／クロスペア ペア反転 シールドの連続性 障害位置 - 近端、遠端、または中間の場合は距離 障害表示 - 障害と設定情報をテキストとグラフィックで表示 出力インピーダンス - 自動補正 本体ディスプレイ解像度 - 128x64ピクセルのグラフィカルLCD バックライト - 青色エレクトロルミネセント トーン・ジェネレーター - 810～1110Hz発振 電圧警告 - TNV（テレコム・ネットワーク電圧）の音声および視覚警告 電源 - 1.5V AAアルカリ電池4本（付属） オートパワーオフ - 3分後 本体寸法 リモート（付属） - 6.5 x 3.5 x 1.5" (165 x 90 x 37mm) 2.5 x 2.0 x 1.0" (65 x 52 x 25mm) 重量 本体 リモート（付属） - 12オンス（350g） 1.5オンス（40g） 動作温度 - 32°～112°F（0°～44°C） 保管温度 -4°～158°F（-20°～70°C）
