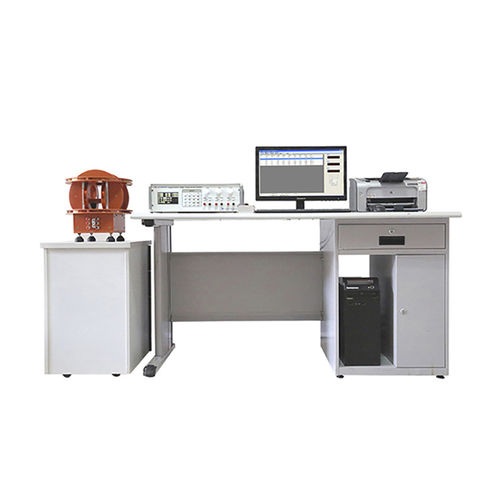

Apparecchio di misurazione di campo magnetico DX-2012AM

per il settore aerospaziale

Lo strumento di misurazione della declinazione magnetica dei magneti permanenti DX-2012AM è composto da una bobina di Helmholtz tridimensionale collegata a un flussimetro indipendente a tre componenti, che costituisce la parte di test hardware. I dati del test a tre componenti vengono convertiti da un computer per formare un set completo di magneti permanenti Sistema di test della qualità dei materiali. Il magnete viene posizionato sul tavolo del campione, viene testato il componente del flusso magnetico con il metodo di trazione e si ottengono il momento magnetico e l'angolo di deviazione del campo magnetico in direzione dell'asse principale mediante calcolo. Può visualizzare il momento magnetico totale M, la declinazione magnetica del mandrino α, Øx, Øy, Øz e la costante di bobina della bobina di prova corrispondente. L'hardware è costituito da un sistema single-chip M4 a 32 cifre ad alta velocità, 3 set di flussimetri integrati, LCD da 7 pollici con risoluzione 800*480. Una singola bobina di Helmholtz può essere utilizzata per misurare il momento magnetico M prodotto dal magnete permanente nella direzione di magnetizzazione. Il momento magnetico M può essere ottenuto attraverso l'espressione relazionale M=KH×Φ, in cui KH è la costante della bobina di Helmholtz, mentre Φ è il flusso magnetico dell'induzione magnetica alla bobina. Per quanto riguarda l'ispezione della qualità dei campioni di materiale permanente dopo la magnetizzazione, viene adottata la bobina di Helmholtz, che sta diventando molto popolare e universale. È estremamente importante che la bobina di Helmholtz monodimensionale e tridimensionale progettata partecipi alla trasmissione reciproca dei parametri con i suoi omologhi internazionali. Grazie agli sforzi della saggezza collettiva dell'azienda, il dispositivo di misurazione della declinazione magnetica DX-2012AM è stato completato e può essere immesso sul mercato come nuovo prodotto.
