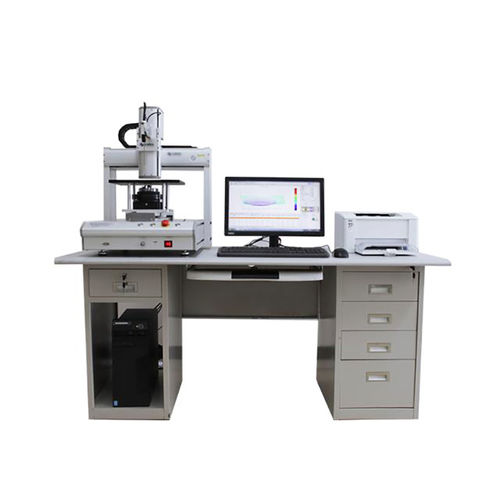

Apparecchio di misurazione di campo magnetico DX series

di concentricitàdi superficie3D

Lo strumento di misura della distribuzione del campo magnetico superficiale della serie DX-2012R, sviluppato in modo indipendente dalla società Dexinmag, è uno strumento indispensabile per la corretta valutazione dell'accuratezza della magnetizzazione e per il controllo della qualità degli anelli magnetici. Può fornire rapporti di prova quali coordinate XY, coordinate polari P, distribuzione del campo magnetico 3D e analisi armonica dell'onda fondamentale relativa, ecc. per soddisfare l'ispezione di qualità di magneti permanenti, statori o rotori di motori a magneti permanenti, bobine di campo magnetico CC ed elettromagneti. Questa apparecchiatura di misura può essere equipaggiata con una varietà di dispositivi di prova (come sonde di prova tridimensionali, piattaforme rotanti o piattaforme di carico). Con un design ad alta concentricità e un livello di precisione elevato del ritorno della sonda. Lo spazio di scansione del prodotto è di 800 mm*800 mm*800 mm. Lo strumento di misura della distribuzione del campo magnetico spaziale è composto principalmente da un computer industriale (software di misura), da un sistema di controllo del movimento e da un sistema di acquisizione dati. In primo luogo, il comando di prova viene inviato attraverso il computer di controllo industriale per controllare il sistema di controllo del movimento per completare la traiettoria di movimento impostata, e contemporaneamente controllare il lavoro del sistema di acquisizione dati. Il sistema di acquisizione dati raccoglie i dati nelle direzioni X, Y e Z attraverso il sensore di Hall e li trasmette al sistema di controllo industriale. Il computer esegue l'elaborazione dei dati e ottiene infine una mappa tridimensionale della distribuzione del campo magnetico.
