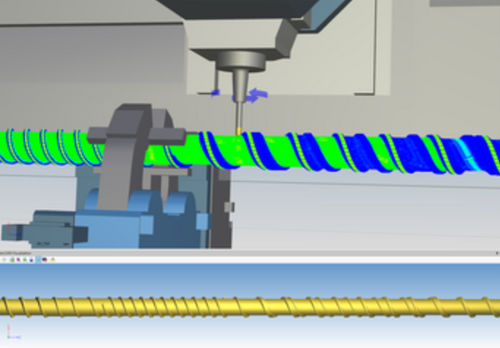

ScrewCAM è un ampliamento software per CrashGuard Studio ed è stato sviluppato per la produzione di viti di plastificazione per l'industria delle materie plastiche. Per la modellazione dei dati geometrici della vite sono sufficienti i dati del disegno 2D o i parametri; non è necessario un modello CAD 3D della vite. Il processo fino alla vite finita comprende 4 fasi: modellazione, programmazione NC, simulazione e produzione. Modellazione interattiva della geometria della vite dai dati del disegno 2D o dai parametri mediante l'immissione di diametri, pendenze, inclinazioni di pareti, raggi, larghezze del settore o del canale e profili di profondità con rappresentazione del modulo 2D dei profili del settore al livello di sviluppo del cilindro e un'anteprima della geometria nominale 3D della vite. Realizzazione del programma NC attraverso la definizione dei singoli processi di lavorazione, la scelta degli utensili, delle velocità di taglio, della profondità di incremento, degli avanzamenti, delle tolleranze, ecc. Il programma NC viene generato in automatico. In caso di modifiche successive, tutte le fasi interessate vengono ricalcolate in modo coerente. Per mezzo di un calcolo "Best Fit" dell'impostazione ottimale dell'utensile durante la finitura della parete, è possibile utilizzare utensili standard al posto di costose fresatrici di forme. La simulazione 3D in CrashGuard Studio® per il controllo dell'intero programma NC per verificare l'assenza di collisioni e la correttezza della geometria del pezzo creata viene eseguita mediante simulazione dell'asportazione di materiale e verifica geometrica tramite confronto con la geometria nominale 3D della vite senza fine.
