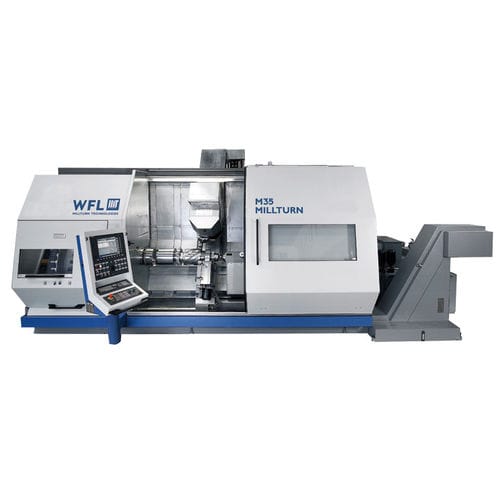

Fresatrice CNC M35

orizzontaleper l'aeronautica4 assi

I centri multifunzionali di tornitura-foratura-fresatura M30/M35 e M30-G/M35-G Millturn consentono la lavorazione completa di complessi pezzi ondulati e pezzi al tornio con un diametro di rotazione fino a 520 mm e lunghezze di lavorazione fino a 2000 mm. Ciò permette di riunire la funzionalità di un tornio, di un centro di lavorazione a 5 assi e, in caso di necessità, di una macchina per la lavorazione della dentatura o per la foratura profonda in un’unico macchinario. Highlights a colpo d'occhio Aggancio automatico del refrigerante Unità di tornitura - foratura - fresatura con tastatore di misurazione integrato (indipendente) Trasferimento del pezzo Cambio utensile in qualsiasi posizione a scelta Larghezza massima - mm - 2000 - 1800(1680) Diametro di circolazione carrello a croce SUPERIORE - mm - 520 - 520 Diametro di rotazione max. tra le punte - mm - 520 - 520 Coppia max. mandrino di tornitura ED 40% (100%) - Nm - 630(550)/1600(1100) - 630(550)/1600(1100)//630(550) Velocità max. mandrino di tornitura - min-1 - 4000/3300 - 4000/3300//4000 Coppia max. mandrino portafresa ED 40% (100%) - Nm - 284(233)/213(175) - 284(233)/213(175) Velocità max. mandrino portafresa - min-1 - 9000/12000/* - 9000/12000/* Angolo di rotazione asse B - Gradi - -110...+110 - -110...+110 Contropunta - Tipo - Meccatronica - - Magazzino utensili - Anz. - 40/80/120 - 40/80/120 Controllore SIEMENS - Tipo - SINUMERIK 840D sl - SINUMERIK 840D sl Peso utensili fino a 15 kg C apacità del magazzino per 80 posti (opzionale 120 per M35/M35-G) C arico/scarico del magazzino contemporaneo alla lavorazione L unghezza max: M30/M30-G: 450 mm; M35/M35-G: 450/600 mm P eso max di ogni utensile: 15 kg
