Braccio di misura 6 assi XRHGantry CR

per il settore aerospaziale

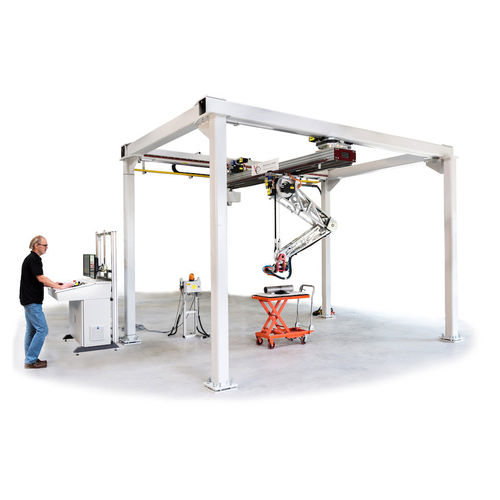

L'ispezione di pezzi pesanti, grandi o di forma strana richiede un sistema versatile e scalabile. XRHGantry CR è una soluzione chiavi in mano montata su tetto e progettata per utilizzare la tecnologia della radiografia computerizzata (CR) o della pellicola (RT). Con l'evoluzione della tecnologia, VisiConsult suggerisce di optare per la Radiografia Digitale (DR) in tempo reale attraverso i rivelatori a schermo piatto (FPD/DDA). A volte i requisiti applicativi o il processo di ispezione richiedono l'uso di pellicole o lastre per radiografia computerizzata (CR). L'XRHGantryCR è stato sviluppato per accelerare il processo di ispezione piuttosto lento con la pellicola e offre un flusso di lavoro flessibile. Grazie ai motori ultraprecisi, le procedure di ispezione più comuni possono essere automatizzate in sequenze. Il tubo può essere inclinato per consentire un'ispezione ellittica delle saldature. Il sistema può essere collocato all'interno di una sala o di un armadio radiografico, mentre la sorgente di raggi X è scalabile fino a 450kV a seconda dell'applicazione. Un manipolatore o un tavolo aggiuntivo per i pezzi è opzionale, mentre tutti gli assi sono programmabili con CNC. I pezzi pesanti possono essere spostati nella sala d'ispezione su binari, carrelli di sollevamento o persino sollevatori a forca. Le dimensioni dell'XRHGantryCR possono essere modificate per adattarsi alla sala di ispezione esistente. Se non c'è una sala d'ispezione, VisiConsult può anche fornire il sistema con un armadio a raggi X pieghevole. Immagini radiografiche digitali chiare, compreso il miglioramento in tempo reale Progettato per l'ispezione di pezzi grandi, pesanti e complessi Sequenze di ispezione automatizzate e azionamenti CNC programmabili Collaudato da numerose installazioni di riferimento nell'industria aerospaziale (NADCAP) Progettato per lavori di ispezione CR e RT Personalizzabile in termini di dimensioni, layout e gradi di libertà
