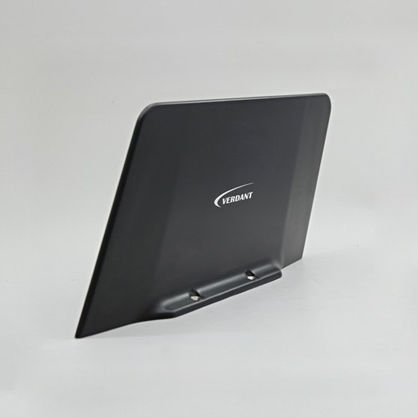

JD 85 è un'antenna di navigazione VOR/LOC/GS progettata per applicazioni militari e commerciali. Questa antenna a basso profilo è progettata per resistere a condizioni ambientali estreme ed è adatta sia per elicotteri che per jet supersonici ad alte prestazioni. Un set comprende una coppia di lame, ciascuna con un unico connettore TNC. I cavi di interconnessione coassiali sono forniti su richiesta.
Testato secondo MIL 810 F.
VOR/LOC/GS Antenna a lama
Elettrico
Gamma di frequenza (VOR/LOC)108 MHz - 118 MHz
Gamma di frequenza (Glidescope)328 MHz - 336 MHz
VSWR (108 MHz - 118 MHz)5:1 (max)
VSWR (328 MHz - 336 MHz)3:1 (max)
Polarizzazione orizzontale
Modello di radiazioneOmnidirezionale in azimut
Schema di radiazioneSguardo in avanti del lobo
Impedenza RF50 Ω Norminale
Protezione staticaDC Messa a terra
Potenza RFReive Only
Meccanico
Peso795 grammi (max) per lama
Altezza153 mm (max)
MaterialeVetro epossidico
FinishMatt
ConnettoreTNC femmina
ColorBlack
Ambientale
Temperatura da 55°C a +90°C
Altitudine 60.000 piedi
---
