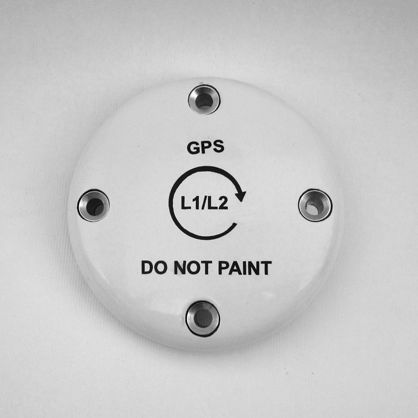

JL 20 è un'antenna GPS passiva L1/L2 a doppia banda che fornisce una copertura a 1227,6 MHz e 1575 MHz, con un VSWR di 2,0:1. Il suo radome composito stampato sottovuoto fornisce una maggiore protezione contro i rischi ambientali. Questa antenna è ideale per gli aerei militari ad alta velocità.
Test secondo MIL 810 F.
Antenna GPS a L-Band
Elettrico
Gamma di frequenza (L1)1565 MHz - 1585 MHz
Gamma di frequenza (L2)1217 MHz - 1237 MHz
VSWR2.0:1
PolarizzazioneRHCP
Modello di radiazioneCardioide
Impedenza50 Ω Nominale
Protezione staticaDC Messa a terra
Potenza RF1 W
Meccanico
Peso200 grammi (max)
Altezza18 mm (max)
MaterialeVetro rinforzato con resina epossidica
FinituraPU Gloss
ConnettoreSMA femmina
ColorWhite
Ambientale
Temperatura da 55°C a +90°C
Altitudine60.000 ft
---
