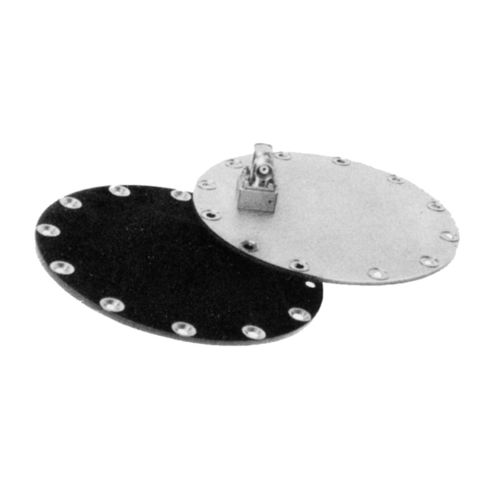

L'antenna è un design microstrip piatto, meccanicamente intercambiabile con AS-2595/APN-194(V), numero di parte U B Corp AD43011-F16. È stata progettata per applicazioni di isolamento dell'antenna più elevate.
Applicazioni
Altimetria radar
AS-3831/APN-209
AS-2595/APN-194
Elicotteri
Gamma di frequenza Bassa (GHz) -
4.250
Gamma di frequenza alta (GHz) -
4.350
Gamma di frequenza - 4250 - 4350 MHz
VSWR - 1.8:1 @ 4300 MHz
2.2:1 a bordo banda
Guadagno - +10.5 dbi @ 4300 MHz
Tenuta in potenza - 1 KW Pk @ .002 D.C.
Lobes laterali - >25 db giù
Isolamento - >88 db @ 2.0 ft. spaziatura
Imedance - 50 Ohm
Peso - 8,0 once
Connettore - TNC femmina
---
