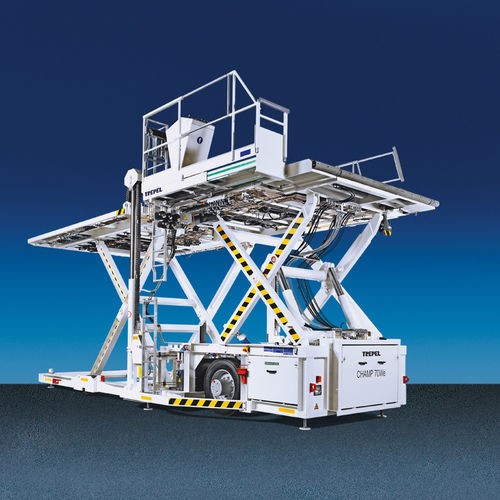

Piattaforma elevatrice aeroportuale a forbice CHAMP 70Se Neo

per mercedieselelettrica

Il CHAMP 70e NEO si basa su un nuovo concetto di sistema di alimentazione a funzionamento elettroidraulico. Questo sistema di alimentazione è suddiviso in 3 funzioni operative e ausiliarie. Il sistema di divisione consente di indirizzare l'energia alla funzione corrispondente e quindi di utilizzare più a lungo l'energia della batteria. Una tecnologia all'avanguardia consente di recuperare l'energia quando si abbassa la piattaforma principale. I componenti elettrici durevoli della catena cinematica assicurano bassi costi di manutenzione. Prestazioni Dimensioni (L x P x A) 9.200 x 3.600 x 3.100 mm 9.200 x 4.300 x 3.100 mm Altezza di sollevamento della piattaforma anteriore da 1.800 a 3.700 mm da 1.800 a 3.700 mm Altezza di sollevamento della piattaforma principale da 485 a 3.700 mm da 485 a 3.700 mm Larghezza di carico (tra le guide) 2.520 mm 3.270 mm Velocità di marcia 12 km/h 12 km/h Gradazione 6 % 6 % Raggio di sterzata 9.200 mm 9.200 mm Design Motore / Propulsione 3 motori elettrici Motore elettrico di trazione 22 kW Sollevamento piattaforma principale 32 kW Sistema idraulico operativo 12 kW Batterie di trazione: 3 diverse batterie al piombo da 80V disponibili (625 Ah / 810 Ah / 1.125 Ah) Trasmissione / assali Trazione elettrica diretta sull'assale anteriore Sterzo Servosterzo idraulico Impianto frenante Impianto frenante idraulico a doppio circuito, freni a disco multipli in bagno d'olio Stabilizzatori 6 stabilizzatori a comando idraulico Sistema di trasporto Rulli in acciaio zincato per il trasferimento longitudinale, unità di trazione trasversali sulla piattaforma anteriore, binari di guida regolabili idraulicamente sulla piattaforma anteriore, carico laterale e rotazione ULD sul retro della piattaforma principale Impianto idraulico Valvola di priorità per il circuito dello sterzo e dei freni, valvole con luce di controllo Impianto elettrico 24 V CC, combinazione di relè comuni e controllori PLC.
