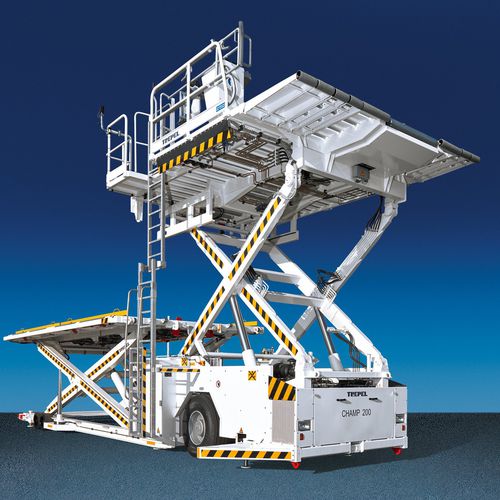

Piattaforma elevatrice aeroportuale a forbice CHAMP 200

di caricodieselelettrica

Il caricatore alto da 20 tonnellate CHAMP 200 è in grado di movimentare in modo sicuro e veloce tutti i cargo convenzionali, compreso l'IL-76. È posizionato longitudinalmente rispetto alla porta di carico posteriore, con la piattaforma anteriore agganciata direttamente alla soglia della porta. I cilindri integrati a forbice del CHAMP 200 (l'unico caricatore senza cilindri verticali per il sollevamento/abbassamento della piattaforma posteriore) e la ridotta altezza della piattaforma anteriore facilitano la movimentazione di questo aereo. Durante la sua lunga carriera negli aeroporti di tutto il mondo, il CHAMP 200 si è guadagnato la reputazione di caricatore per il ponte principale infallibile. Movimentazione delle merci con maggiore affidabilità. Prestazioni Dimensioni (L x P x A) 12.635 x 4.500 x 3.150 mm (configurazione standard) Altezza di sollevamento anteriore / piattaforma principale da 2.050 a 5.600 mm / 508 a 5.600 mm Larghezza di carico (tra le guide) 3.230 mm Velocità di guida 15 km/h Gradazione 5 Raggio di sterzata 13.400 mm Design Motore Deutz 4 cilindri diesel TCD 2012 L04 2V (COM IIIA / EPA-TIER3) Altri motori o classi di emissioni su richiesta. Trasmissione / Assali Sistema di trasmissione idrostatica a circuito aperto sull'assale anteriore sterzante Sterzo Servosterzo idraulico Impianto frenante Freno a tamburo idraulico a doppio circuito, freno di stazionamento di emergenza supplementare a molla Stabilizzatori 6 stabilizzatori a comando idraulico Sistema di trasporto Rulli in acciaio zincato per trasferimento longitudinale, carico laterale e rotante sul retro della piattaforma principale, carico laterale sulla parte anteriore della piattaforma principale, fermi ad azionamento idraulico all'estremità posteriore della piattaforma principale Impianto idraulico Blocco valvole idraulico centrale, valvole dotate di luce di controllo, sistema di emergenza idraulico alimentato elettricamente per abbassare le piattaforme e sistema idraulico di emergenza alimentato elettricamente per abbassare le piattaforme e sollevare gli stabilizzatori Impianto elettrico 24 V, controllato da relè
