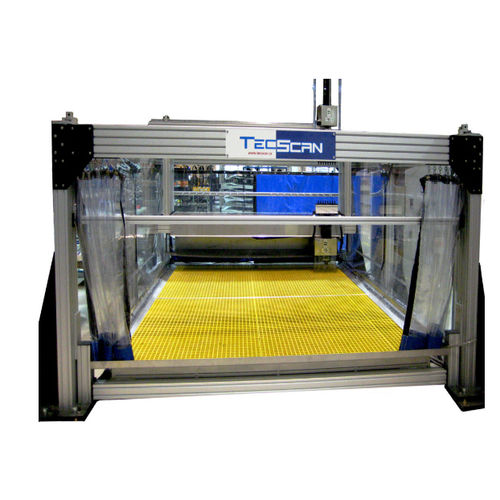

Sistema di ispezione ad ultrasuoni

di superficie

UltraScan Mx rappresenta un sistema Squirter a letto piatto per il test a ultrasuoni (UT) di grandi pannelli compositi aerospaziali. Con l'aumento della domanda di componenti compositi nell'industria aerospaziale, il tempo di ispezione sta diventando un fattore critico nei tassi di produzione complessivi. Gli scanner piani della TecScan sono progettati per l'ispezione ad alta produttività di pannelli e componenti compositi. Con una dimensione del letto personalizzabile, l'UltraScan è costruito con una struttura industriale in profilo di alluminio e utilizza la tecnologia a ultrasuoni o phased array. Questo concetto modulare permette di modificare le dimensioni dello scanner al variare delle esigenze. La nostra configurazione standard è un sistema a 5 assi (X, Y, Y2, Z, Z2) con uno spazio di ispezione di 3,5 x 2,5 m e un sistema di erogazione dell'acqua appositamente progettato che fornisce un segnale UT stabile e ripetibile. I nostri sistemi piatti offrono un modo efficiente per massimizzare il tasso di scansione. Riducono al minimo la quantità di indici usando la tecnologia di scansione multicanale con le sonde ultrasoniche multiple integrate in un sistema specialmente progettato della cassa d'acqua. Invece di muovere una singola coppia di sonde attraverso la superficie dei pezzi, gli array di sonde sono usati in coppia per scansionare il pannello ispezionato, gli elementi dell'array di emissione sono sparati simultaneamente o uno dopo l'altro. Il water-box è appositamente progettato per creare 8 getti d'acqua laminari con portate uguali. Per rispondere alle diverse esigenze di ispezione, il diametro di apertura degli ugelli può essere facilmente scambiato. Il formato delle sonde utilizzate sono sonde a immersione standard per un approvvigionamento facile e poco costoso.
