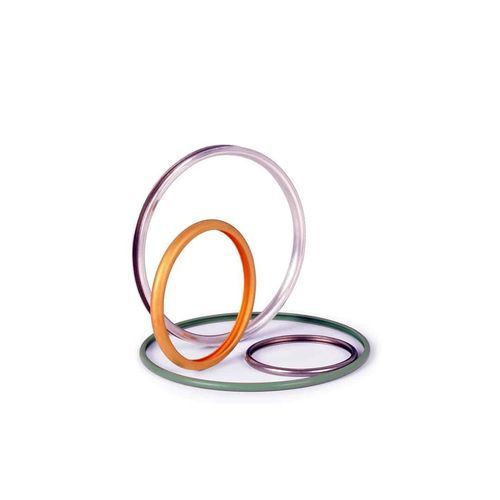

Guarnizione torica C-FLEX™

circolarein metalloin argento

Il design di tenuta degli anelli a C metallici C-FLEX™ si basa sulla deformazione elastica di un substrato metallico a "C" che, durante il ciclo di compressione, fornisce un punto di contatto su ogni superficie di tenuta. Le caratteristiche del substrato determinano il carico di compressione della tenuta. Questo carico combinato con un tasso di compressione accurato dà come risultato una pressione specifica che è direttamente correlata al livello di tenuta ottenuto. Una certa pressione specifica è necessaria per far fluire la guarnizione nelle imperfezioni della flangia. In servizio, la pressione del sistema integra questo carico. Un trattamento superficiale più morbido è disponibile per aumentare la plasticità della guarnizione e ridurre la pressione specifica necessaria per raggiungere il livello di tenuta desiderato. CARATTERISTICHE E BENEFICI Proprietà: Pressione energizzata Sezione e spessore della parete progettati per controllare il carico Disponibile per pressione interna, esterna e assiale Gamma di materiali (lega X750, 718, Waspaloy e altri metalli esotici) Placcature e rivestimenti: argento, oro, PTFE (altri disponibili) Gamma di perdite: Circa ≤ 25 cc/min @ 50 psig Azoto per pollice di diametro a ≤ 1 x 10-4 std.cc/sec Aria. Il tasso di perdita effettivo dipende dal carico di tenuta, dalla finitura superficiale e dal trattamento della superficie. Caratteristiche opzionali: Rivestimenti tribologici resistenti all'usura disponibili Forme e dimensioni personalizzate disponibili APPLICAZIONI DEL PRODOTTO Petrolio e gas: perforazione downhole/MWD Turbine industriali: sistemi di alimentazione/ugelli Valvole: corpo/cofano, tenuta della sede posteriore Aerospaziale/spaziale: turbopompa, sistemi di alimentazione, ugelli/iniettori, criogenia Automotive: turbocompressori, scarico
