Rilevatore di fessure a imaging 3D EddyCus® CF inline ISO

per l'aeronautica

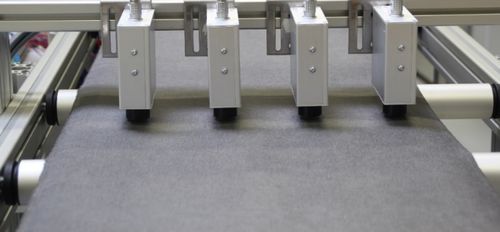

Il monitoraggio online del processo permette un feedback immediato e una produzione a ciclo chiuso di materiali in fibra di carbonio. Il CF inline ISO fornisce dati di isotropia per il processo continuo roll-to-roll di fibra di carbonio riciclata, nastri UD o configurazioni simili. La soluzione offre dati in tempo reale su tutta la larghezza del nastro a un prezzo competitivo. L'EddyCus® CF inline ISO è una soluzione in linea per registrare l'orientamento delle fibre e il peso areale delle fibre di ogni strato di fibra di un intero stack. Questo permette di reagire immediatamente e di riallineare gli strati non appena vengono rilevate deviazioni dal target. Il sistema di monitoraggio può monitorare lo strato di fibre a vari angoli, ad esempio 0°, 90°, -45° o 45° su una o più corsie in un unico punto. Esso confronta il diagramma polare di un riferimento con il diagramma polare di uno strato attualmente prodotto, controllando la differenza degli angoli dei punti di flessione e anche la lunghezza dei diagrammi. Questo fornisce le informazioni necessarie per determinare la qualità del prodotto e monitorare il processo di produzione - l'orientamento degli strati e il peso della superficie delle fibre di ogni strato. L'immagine a destra mostra un esempio di una possibile visualizzazione di uno stack a due strati. La linea nera mostra i valori attesi determinati da un riferimento e la linea rossa corrisponde ai valori della macchia misurata. Come può essere interpretato il diagramma polare mostrato a destra? L'orientamento delle fibre corrisponde abbastanza da vicino al valore atteso. Questo può essere visto dal fatto che i punti di inflessione del riferimento e del materiale esaminato hanno lo stesso angolo. Il peso dell'area delle fibre si discosta significativamente dal risultato desiderato.
