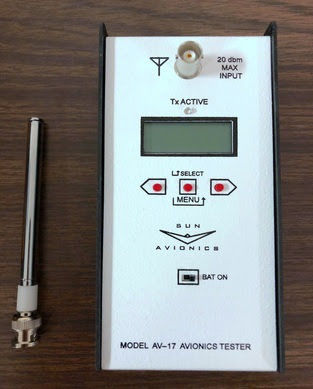

Tester per avionica AV-17

per l'aeronautica

Gamma di temperatura di funzionamento (-20 - +50 grado C) Gamma di temperature di stoccaggio (-30 - +70 grado C) - Accuratezza di tutte le frequenze portanti; Accuracy= di base +/- 2,5 PPM più +/--1,0 PPM che invecchia all'anno. Variazione sopra temperature= +/- 2 PPM oltre -20 C alla gamma di +50 C. - Potenza di uscita; ADF = -12 +/--3 dbm VOR= -10 +/--3 dbm ILS Localizer= -10 +/--3 dbm ILS GS = -17 +/--3 dbm ILS MKR = -15 +/--3 dbm DME = -12 +/--3 dbm TXPDR = -12 +/--3 dbm COMM = dbm -10 +-3 Accuratezza radiale di VOR; +/- 1 grado Accuratezza del localizzatore DDM di ILS; +/- 10% Accuratezza di angolo di planata DDM di ILS; +/- 10% Accuratezza del DME; +/- 0.1NM - Il risponditore ha collegato le specifiche; Specifiche di interrogazione; PRF 235 +/--5 modo A, C 50 +/--2 interrogazioni/in secondo luogo di modo S Potere fuori -12 +/--3 dbm al porto dell'antenna P2 P1 uguale relativo +/-0.1db o -9 +/- .5 db P2 posizione 2.0uS +/-0.01uS da P1 se permesso a P3 posizione 8,0 +/--0,01 noi modo-Un, 21,0 +/--0,02 noi modo-c, riguardante P1 P1,2,3 larghezza 0,8 +/--0,05 noi Frequenza 1030 megahertz +/- 3ppm +/- 15 megahertz di adeguamento durante il comando di misura di frequenza P4 Livello 0 +/- 0.1db riguardante P1
