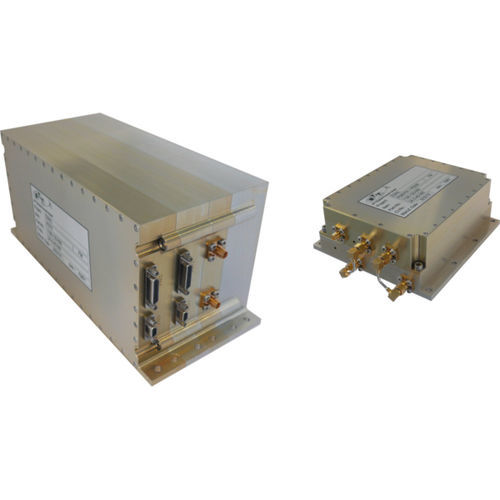

Videoemettitore C-band PDTX-1000

per aereo

Il trasmettitore di dati del carico utile PDTX-1000 è un trasmettitore di downlink di dati ad alta velocità, conveniente e di livello spaziale, che utilizza uno schema di modulazione modernissimo. Offre un'interfaccia CAN-bus per il comando e la manutenzione. Le apparecchiature spaziali della STT offrono la massima qualità e affidabilità. Il PDTX-1000 è pienamente conforme allo standard CCSDS per la trasmissione dei dati del carico utile (CCSDS 131.3-B-1), utilizzando il DVB-S2. L'ampia diffusione delle implementazioni DVB-S2 garantisce un elevato grado di maturità tecnica e offre soluzioni economicamente vantaggiose per il segmento di terra. Il trasmettitore di dati per carichi utili PDTX-1000 è disponibile per il funzionamento nella banda C (da 5.150 MHz a 5.216 MHz, assegnata in via primaria ai feeder-link spazio-terra di sistemi satellitari non geostazionari per servizi satellitari mobili) e nella banda X (da 8.025 a 8.400 MHz). Standard supportati per la modalità di trasmissione - ETSI EN 302 307 V1.3.1, novembre 2012, pienamente conforme CCSDS 131.3-B-1, Blue Book, marzo 2013, pienamente conforme Velocità di simbolo del modulatore - 50 MBd Frequenza di trasmissione - 5183 MHz (frequenza centrale della banda di frequenza ITU) Potenza di trasmissione - da 1 W a 8 W regolabile a passi molto piccoli (< 0,1 dB) Magnitudine del vettore di errore - < 8% Emissioni fuori banda - Conforme a ITU-R SM.1541-6, allegato 5.1 Segnali spuri - < 70 dBc (nel dominio delle spurie secondo ITU-R) Intervallo di tensione primaria - Da 22 V a 34 V Consumo di energia - < 45 W Massa - < 4,5 kg Volume - < 3,5 litri Temperatura di funzionamento - da -30°C a +60°C
