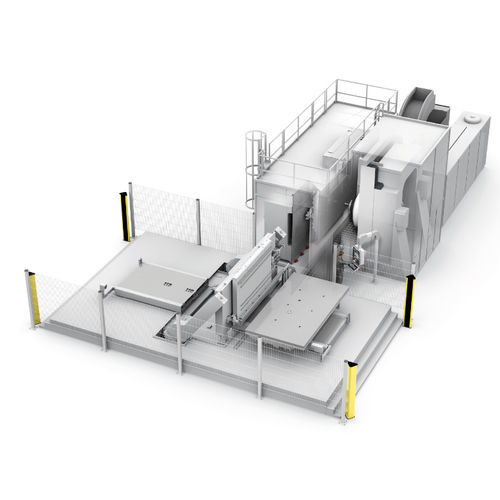

Centro di lavoro 5 assi ECOSPEED F 2035

orizzontaleper il settore aerospaziale

Scharmann ha sviluppato ECOSPEED F per la lavorazione ad alta velocità di componenti strutturali in alluminio di medie dimensioni. La disposizione orizzontale del mandrino, la sistemazione verticale dei pallet e la testa Sprint Z3 a cinematica parallela, con valori elevati di velocità di traslazione (50 m/min) e accelerazione (9,81 m/s²), sono tutte caratteristiche derivanti dalla collaudata ECOSPEED. Ciò che differenzia la versione F dalla ECOSPEED standard è il fatto che la colonna è fissa. Il pallet si muove in direzione X sul gruppo tavola disposto in verticale. ECOSPEED F è dotata di una stazione rotante a doppio pallet, posizionata in parallelo all'asse X, che consente di caricare e scaricare i componenti durante il ciclo di lavorazione. Testa a cinematica parallela - Sprint Z3 Sprint Z3 e il concetto di cinematica parallela: tre azionamenti degli assi lineari paralleli sono montati, equidistanziati in senso radiale, in una testa a profilo bombato. La piattaforma del mandrino è collegata a ogni azionamento mediante leve rigide che hanno un perno semplice a un'estremità e un giunto sferico all'altra estremità. Sulla piattaforma del mandrino è montato un elettromandrino ad alte prestazioni. Massima disponibilità Grazie a componenti collaudati, la macchina offre una disponibilità molto più elevata rispetto alle soluzioni tradizionali. Accelerazione su tutti gli assi Valori elevati di accelerazione/decelerazione (1 G) su tutti gli assi. Evacuazione dei trucioli ad alta efficienza e finitura superficiale elevata Si tratta della soluzione più produttiva al mondo per la lavorazione di parti strutturali in alluminio con i massimi livelli di finitura superficiale.
