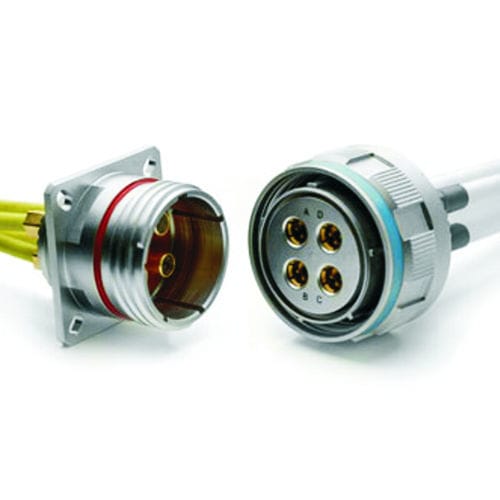

Connettore di dati MIL-DTL-38999
audio/videoper scheda elettronicaper aeromobile

connettore di dati
connettore di dati
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
di dati, audio/video, per scheda elettronica
Applicazioni
per aeromobile
Formato
EN2997, Socket, Ethernet, quadrax, FireWire
Forma
circolare
Tipo di connessione
crimpabile
Altre caratteristiche
MiL, ad alta velocità

Descrizione

Offrono velocità di trasferimento dati superiori a 2 Gbps e larghezza di banda fino a 3 Ghz. I connettori possono essere pilotati tramite interconnessioni a coppia differenziale a impedenza abbinata per il trasferimento di dati ad alta velocità da scheda a scheda e sono ideali per il trasferimento affidabile e ad alta velocità di segnali audio/video digitali. Caratteristiche e vantaggi Velocità di trasferimento dati superiore a 2 Gbit/Sec Larghezza di banda: fino a 3 GHz Possono essere pilotati tramite interconnessioni a coppia differenziale a impedenza abbinata per il trasferimento di dati ad alta velocità da scheda a scheda Ideale per il trasferimento affidabile e ad alta velocità di segnali audio/audio digitali Impedenza abbinata +/- 10 ohm per 100 ohm Gusci standardizzati. Progettato per facilitare l'assemblaggio della struttura quadrax. Terminazione a crimpare completa. Gusci consigliati: M85049/21 (str) * M85049/88 (str) * M85049/89 (45- w/extender) Smiths Interconnect raccomanda solo l'uso di backshell che evitino di applicare ai cavi forze radiali di flessione strette o di compressione elevate che potrebbero compromettere le prestazioni ad alta frequenza del gruppo di cavi del connettore Smiths Interconnect offre una linea completa di connettori differenziali Quadrax, contatti e gruppi di cavi per applicazioni Ethernet, Firewire e Fibre Channel ad alta velocità. I connettori quadrax a coppia differenziale offrono prestazioni superiori nelle applicazioni data-on-demand ad alta velocità con impedenza abbinata. L'impedenza caratteristica segnale-segnale e segnale-schermo viene mantenuta su tutta la coppia di connettori. Smiths Interconnect offre contatti Quadrax a genere inverso per fornire un assemblaggio più robusto per le applicazioni in ambienti difficili. Questa configurazione alternativa colloca i contatti interni della presa, più robusti e di diametro maggiore, all'interno dell'isolatore dei contatti dei pin Quadrax, più esposto.

---
