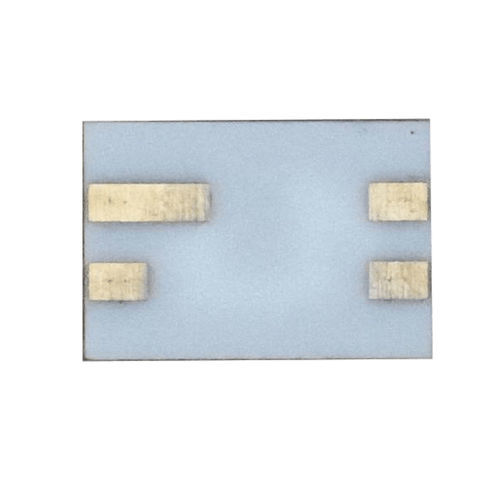

Optoaccoppiatore fototransistor OLC049

in miniaturamontato in superficie

L'OLC049 può essere utilizzato per applicazioni di costellazione satellitare di grandi dimensioni che richiedono l'isolamento ottico in ambienti con radiazioni come quelle gamma, neutroniche e protoniche, con un elevato rapporto di trasferimento di corrente (CTR) e una bassa VCE di saturazione. Ogni optoaccoppiatore è costituito da un LED e da un fototransistor al silicio N-P-N isolati elettricamente, ma accoppiati otticamente all'interno di un contenitore non ermetico a quattro pin Leadless Chip Carrier (LCC). La variante ermetica a montaggio superficiale dell'optoaccoppiatore OLC049 è disponibile come OLS049, sia in versione non schermata da catalogo che in versione schermata ad alta affidabilità. La Figura 1 mostra un diagramma a blocchi funzionale dell'OLC049. I valori nominali massimi assoluti dell'OLC049 sono riportati nella Tabella 1. Le specifiche elettriche sono riportate nella Tabella 2. Le caratteristiche prestazionali tipiche dell'OLC049 sono illustrate nelle Figure da 2 a 4. La Figura 5 mostra un tipico circuito di prova di commutazione, mentre la Figura 6 riporta le dimensioni del package dell'OLC049. Caratteristiche - Contenitore miniaturizzato a montaggio superficiale non ermetico - Tolleranza alle radiazioni - Elevato CTR garantito nell'intervallo di temperatura ambiente da -55 °C a +125 °C - Isolamento elettrico a 1000 VDC
