Pannello per informazioni AL-091-00-YE/GR/YE

staticoper aeroporto

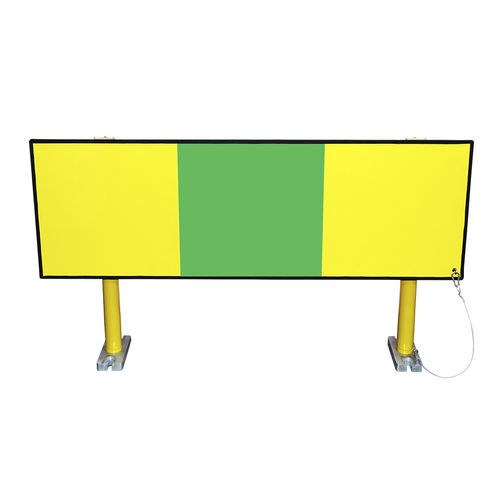

Manuale ICAO sugli eliporti 5.2.2.10 Descrizione I segnalatori di rotta di transito aereo sono realizzati in alluminio con due pali frangibili, piastre di base e corda di ancoraggio. Il pannello non è illuminato ed è colorato con pellicole 3M. Quando vengono stabilite rotte di transito aereo, le loro linee centrali devono essere contrassegnate con marcatori I marcatori devono essere frangibili e posizionati lungo la linea centrale della rotta di transito aereo I marcatori devono essere distanziati a intervalli non superiori a 60 m sui tratti rettilinei e a 15 m sulle curve La superficie del marcatore, vista da un pilota, deve essere un rettangolo con un rapporto altezza/larghezza di circa 1 a 3 e un'area minima di 1.500 cm2 Il segnalatore deve presentare tre bande verticali colorate rispettivamente di giallo, verde e giallo e non deve superare l'altezza di 1 m dal suolo o dal livello della neve
