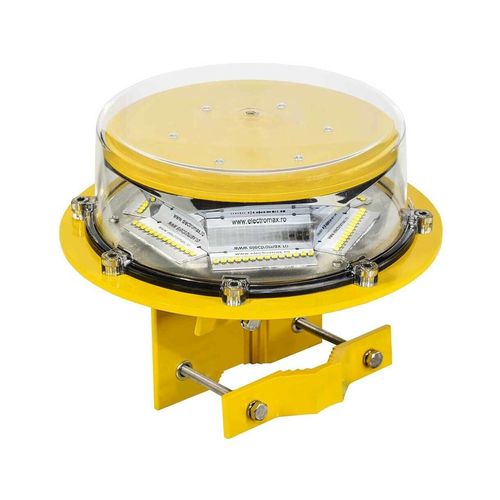

Segnale per piattaforma per elicotteri AL-061-84-XX

LEDlampeggiantebianco

ICAO: Allegato 14, Volume I - Progettazione e operazioni aeroportuali ICAO: Allegato 14, Volume II - Eliporti IEC TS 61827: Impianti elettrici per l'illuminazione e la segnalazione degli aerodromi Il segnalatore di eliporto è una luce potente, omnidirezionale, destinata a segnalare la presenza di un eliporto. Il segnalatore di eliporto lampeggia in codice Morse la lettera H. Viene utilizzato soprattutto quando gli eliporti sono circondati da luci, come in città, dove è difficile distinguere gli eliporti dalle altre luci. Corpo illuminante: alluminio verniciato a polvere, RAL 1004 (giallo aviazione) Diffusore: policarbonato trasparente Pressacavo: ottone nichelato Elementi di fissaggio: acciaio inox Gli apparecchi sono dotati di valvola anticondensa Gli apparecchi sono protetti dai raggi UV Il faro per eliporto deve essere alimentato e controllato da uno speciale controller che crea la sequenza di lampeggio e consente il controllo della luminosità. Il faro per eliporto può essere controllato anche dal controller principale dell'eliporto. Caratteristiche ottiche Il faro per eliporto utilizza LED bianchi OSRAM. Il fascio è omnidirezionale e la distribuzione verticale va da 0 a 10 gradi. I valori di intensità luminosa sono conformi a: Allegato ICAO 14 Vol.2 fig.5-11/1 Le coordinate tricromatiche misurate corrispondono ai requisiti della gamma di colori in: Annesso ICAO 14 - Aerodromi Vol.1, fig. A1-1-1b - Colori per luci di terra aeronautiche (illuminazione a stato solido). La regolazione della luminosità avviene in tre fasi: 3, 10 e 100%.
