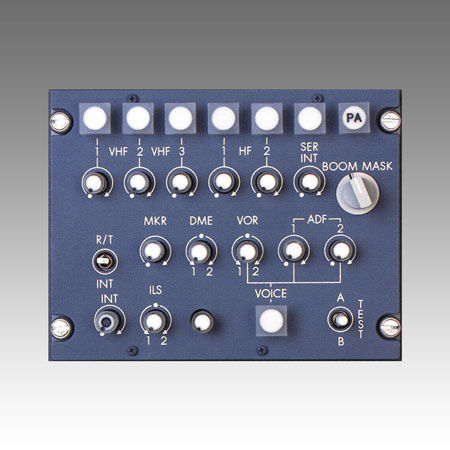

Interfono 1U550

VHFper aereo

Il 1U550 asp fornisce i mezzi per la selezione della trasmissione su una di cinque radio di comunicazione o il servizio interfonico (- 001 & -002 unità soltanto) o altoparlante (- 001 & -002 unità soltanto). Inoltre sono forniti separati selezionano/controlli del volume per le cinque radio di COMM di VHF, due sistemi interfonici, otto radio della navigazione, due radio segnale di indicatore di un e dell'ADF. Altrettanto come sette trasmetta le funzioni sono disponibile tramite pulsanti quadrati attraverso la cima dell'asp. Questi bottoni sono collegati in moda da potere essere soltanto uno depresso per volta. Fino a 18 ricevitori possono essere controllati selezionando qualsiasi dei 14 commutatori di pulsante rotondi. Il volume di ogni ricevitore selezionato può essere messo individualmente girando la manopola rotonda. I bottoni rotondi leggermente sono illuminati alla notte ed una volta depressi, aumento nella luminosità. Un filtro da voce nell'audio unità centrale può essere attivato dal pulsante quadrato identificato «VOCE». Questo filtro è utilizzato sulle uscite dell'ADF e di VOR. Il bottone quadrato leggermente è illuminato alla notte ed una volta depresso, aumenta di luminosità. Un commutatore rotante a due posizioni seleziona il microfono di ASTA o il microfono della maschera di ossigeno. La selezione della MASCHERA inoltre attiva gli altoparlanti di cabina di pilotaggio. Un interruttore basculante a tre posizioni (fuori nella posizione centrale) permette la selezione continua della trasmissione interfonica o la trasmissione momentanea su una del selezionato trasmette le funzioni. Questo commutatore serve da backup per l'interruttore a chiave sulla ruota di controllo degli aerei. Un interruttore basculante momentaneo-fuori-momentaneo «della PROVA» concede collaudare i circuiti di B o di A nell'audio unità centrale.
