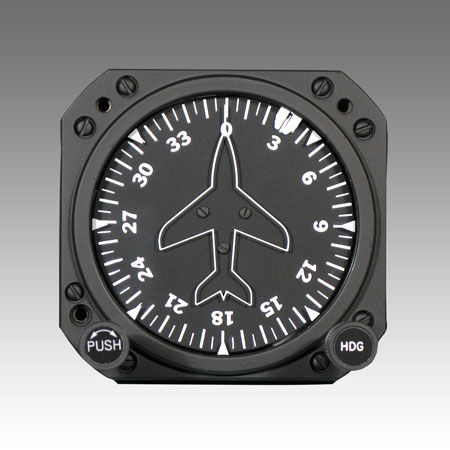

Girodirezionale analogico 4000C series

per aereoilluminato

Il 4000C/D è un giroscopio direzionale ad aria compressa con pickoff per autopilota in corrente alternata. Le rotazioni a sinistra producono una rotazione del quadrante in senso orario, mentre le rotazioni a destra producono una rotazione in senso antiorario. Due manopole controllano il giroscopio. La manopola di sinistra serve a ingabbiare l'unità, mentre quella di destra serve a selezionare la rotta dello strumento. Per cambiare rotta, la manopola destra viene premuta e ruotata per disinnestare l'albero del quadrante e impostare il puntatore su una nuova direzione. Rilasciando la manopola si reinserisce la lancetta con l'albero del quadrante. Quando l'aeromobile cambia rotta, la lancetta ritorna alla sua posizione originale. La posizione in rotta della lancetta è sempre all'inizio del cerchio azimutale (0° sul quadrante con l'aereo diretto a nord). Alcuni giroscopi Auto-Pilot sono approvati dalla FAA PMA per l'uso in diversi modelli dei sistemi Auto-Pilot Century e S-Tec.
