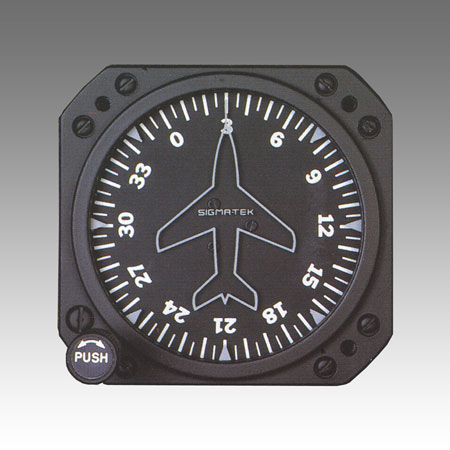

Girodirezionale analogico 4000B series

per aereoilluminato

Il 4000B è il nostro giroscopio direzionale ad aria standard. Quando l'aereo ruota a destra o a sinistra, gli ingranaggi sull'unità di rilevamento e sull'albero del quadrante traducono questa rotazione in una rotazione del quadrante verticale dello strumento. Le virate a sinistra producono una rotazione del quadrante in senso orario, mentre le virate a destra producono una rotazione in senso antiorario. Il giroscopio è controllato da una manopola di selezione della rotta situata in basso a sinistra dello strumento. Premendo e ruotando la manopola, prima si disinnesta l'albero del quadrante e poi si reimposta il quadrante su una nuova direzione, con conseguente nuova indicazione di rotta. Rilasciando la manopola si riattiva l'albero del quadrante. La posizione in rotta della lancetta è sempre all'inizio del cerchio azimutale (0° sul quadrante con l'aereo diretto a nord). La configurazione Standard può sostituire la maggior parte dei giroscopi ad aria compressa, con la differenza principale nella disposizione e nei colori del display.
