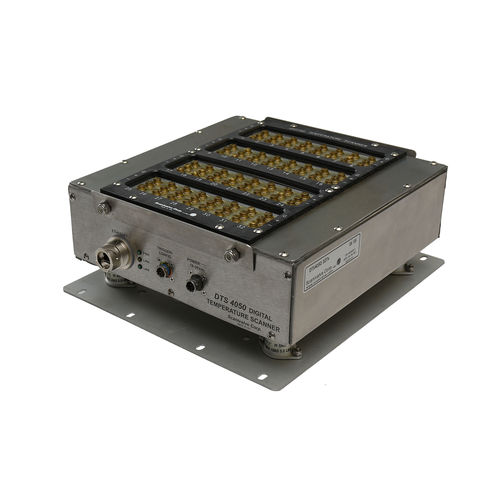

Analizzatore di segnali DTS4050 32

di rumorebenchtopper l'aeronautica

Sistema operativo in tempo reale con elaborazione del segnale digitale convertitori analogico-digitali a 22 bit Accetta i tipi E, J, K, N, R, S, T e B Uscita unità ingegneristiche, °C, °F, °R, °K e mVolt isolamento da canale a canale 1000 Vdc 600 Vdc isolamento in ingresso 160 dB, 0-60Hz Reiezione di modo comune reiezione del rumore di modo comune a 50-60 Hz Test di termocoppia aperto nel software Ethernet 100baseT protocollo TCP/IP "pronto per la rete" Compatibile con la sincronizzazione temporale IEEE1588 PTPv2 Precisione ±0,5 °C (tipi di termocoppie limitati) Panoramica Il modello DTS4050/64Tx, Digital Temperature Scanner, è uno scanner multicanale per termocoppie. Le configurazioni di canale disponibili sono 16, 32 o 64 canali. Il DTS incorpora RAM, filtri passa-basso integrali, convertitori A/D a 22 bit e un microprocessore, il tutto in un robusto scanner indipendente. È incorporato un blocco isotermico per il riferimento di temperatura uniforme (UTR) per ciascun canale di ingresso. Le tabelle di termocoppia NIST per i tipi di termocoppia standard sono memorizzate nella memoria flash e vengono utilizzate per una conversione accurata in unità ingegneristiche configurabili. Il microprocessore utilizza queste tabelle di ricerca per convertire gli ingressi in mV in unità ingegneristiche. I dati di temperatura vengono emessi in °C, °F, °R, K, millivolt e conteggi A/D. La precisione del DTS4050 per i diversi tipi di termocoppia varia da ±0,5°C a ±2,0°C a seconda del tipo di termocoppia e dell'intervallo di temperatura utile. Con uno scanner intelligente per termocoppie è possibile utilizzare più tipi di termocoppie standard, con ciascun canale dotato del proprio tipo di termocoppia e della configurazione dello scenario di messa a terra. I moduli DTS standard sono dotati di ingressi con terminali a vite che consentono di collegare termocoppie schermate o non schermate a due o tre fili.
