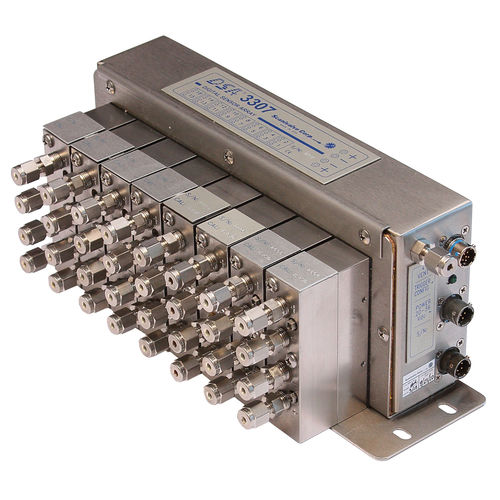

Scanner di pressione 8 canali DSA3307-PTP

di gasper liquidiEthernet

accuratezza a lungo termine +/- 0,50% del fondo scala velocità di campionamento a 850 Hz/canale "Pronto per la rete" Ethernet TCP/IP, FTP e UDP Campi di pressione multipli disponibili per DSA campi di pressione da 1 psid a 300 psid Misure differenziali liquido bagnato/umido Correzione automatica dell'offset di zero "Compatibilità "All Media Conforme a IEEE1588-2008v2 PTP Applicazione Il DSA3307-PTP è utilizzato per misurare fino a 16 pressioni differenziali di liquidi (psid). Le pressioni vengono immesse in raccordi a compressione Swagelok® da 1/8 di pollice tramite tubi di rame, acciaio o plastica. I trasduttori di pressione sono isolati dal fluido su entrambi i lati mediante un diaframma in acciaio inox, bagnato/umido. Le applicazioni tipiche includono la misurazione di liquidi per il carburante e l'olio di una turbina a gas, la misurazione del flusso attraverso un orifizio misurando il lato alto e basso dell'orifizio e per i serbatoi di traino. Per le misure di riferimento di liquidi che richiedono calibri o assorbimenti, il DSA3207-PTP di Scanivalve è un'opzione eccellente. Panoramica Il modulo di acquisizione della pressione Digital Sensor Array modello DSA3307-PTP incorpora da 2 a 16 trasduttori di pressione piezoresistivi isolati dal fluido e compensati in temperatura. Questi trasduttori sono isolati dal fluido su entrambi i lati da un diaframma in acciaio inox 316L (bagnato/umido). Ogni modulo DSA-PTP contiene anche RAM, un convertitore A/D a 16 bit e un microprocessore in un modulo compatto e autonomo. Il risultato è un modulo di scansione intelligente della pressione pronto per la rete per il servizio "all media". Il microprocessore compensa le variazioni di temperatura ambientale ed esegue la conversione delle unità ingegneristiche. I dati di pressione vengono emessi in unità ingegneristiche via Ethernet utilizzando i protocolli TCP/IP, FTP e UDP.
