Software di progettazione FixtureBuilder

CADdi programmazioneper l'aeronautica

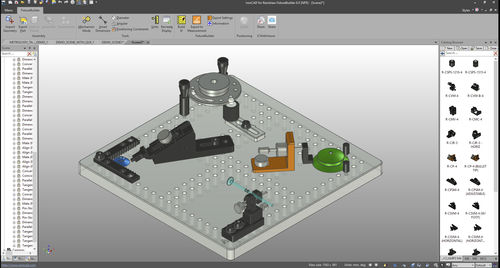

FixtureBuilder è un pacchetto software per la creazione di modelli 3D che consente di creare e documentare varie configurazioni dei fissaggi. Il software può essere utilizzato con un modello CAD del pezzo da ispezionare, che viene importato in FixtureBuilder, per consentire la configurazione dei fissaggi intorno ad esso. L'intera configurazione può essere esportata insieme al pezzo da ispezionare nel software di programmazione. FixtureBuilder supporta molti formati CAD, fra cui IGES, SAT e STEP. Funzioni e vantaggi FixtureBuilder offre molti vantaggi che derivano dall'enorme esperienza di Renishaw nel campo della metrologia e delle ispezioni dimensionali. Tutte le basi e i componenti di fissaggio standard sono organizzati in modo pratico e razionale in cataloghi a schede e raggruppati in base alla categoria e alle dimensioni della filettatura. È sufficiente trascinare i componenti sulla piastra o su un altro componente. La tecnologia SmartSnap®* li allinea automaticamente e indica le coordinate X, Y e Z del foro. La funzione TriBall®* consente agli utenti del software FixtureBuilder di spostare i pezzi in modo indipendente nello spazio di lavoro 3D La funzione di limitazione è molto semplice da usare e consente di posizionare con precisione il pezzo da ispezionare nel fissaggio. Le modalità di limitazione disponibili sono: allinea, abbina, concentrico, tangente e così via Progettazione di fissaggi per l'ispezione di pezzi montati su più piastre e fissati al sistema di guide QuickLoad che assicura rapidità, semplicità e ripetibilità FixtureBuilder consente l'importazione e l'esportazione dei più comuni file CAD 3D (Parasolid, Step, ACIS, STL, IGES e altri ancora.).
