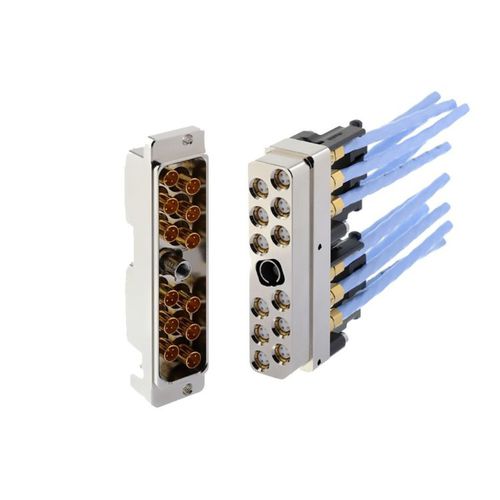

Connettore RF HDQX

di datiper aeromobileARINC

Per garantire comunicazioni ad alta velocità, la serie HDQX è stata progettata appositamente per la trasmissione di segnali Ethernet e RF ad alta velocità richiesti in applicazioni civili e militari. I connettori HDQX offrono soluzioni da cavo a cavo e da PCB a cavo e sono perfettamente adatti per reti dati, sistemi IFE, centri di controllo video e comunicazioni con veicoli navali e militari. Per rispondere alle nuove sfide del mercato aerospaziale, questa soluzione impilabile offre: Soluzione ad alta densità e risparmio di spazio con 12 cavità di dimensione 8 Connessione semplice e sicura Continuità elettrica estremamente elevata Appositamente progettate per essere dotate di contatti standard ARINC 600 Quadrax, le conchiglie HDQX copriranno anche le tecnologie di contatto #8 BMA, triassiali e twinax. Combinando le qualità di compattezza e robustezza necessarie per un'elevata affidabilità e integrità del segnale, i connettori HDQX offrono ai clienti una soluzione ad alta densità e ad alte prestazioni per gli ambienti aerospaziali più difficili. PRESTAZIONI Prestazioni meccaniche: Accoppiamento/sganciamento: 100 cicli Vibrazioni casuali: Fino a 16,9 g Urti: 50g - 3 urti su ciascun asse Resistenza meccanica assiale (applicata alla deformazione): 100N secondo EN2591-420 Prestazioni elettriche: Conducibilità da involucro a involucro: < 2.5Ω Conduttività da contatto a guscio: < 10 mΩ Prestazioni ambientali: Immersione in altitudine 50.000 piedi Intervallo di temperatura: -65°C / +150°C (-85°F / +302°F) Durata della temperatura: 1000 ore a 150°C (+302°F) Nebbia salina: 96 ore Permeabilità magnetica: 2µ
