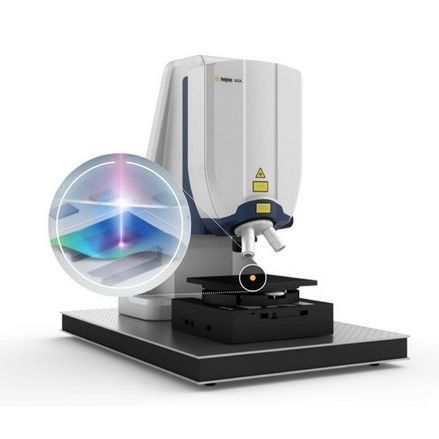

Analizzatore di materiali MSA-650 IRIS

di pressionebenchtopper l'aeronautica

La caratterizzazione dinamica dei dispositivi MEMS per misurare e visualizzare la risposta meccanica è importante per lo sviluppo del prodotto, la risoluzione dei problemi e la convalida dei modelli FE. Gli analizzatori di microsistemi MSA di Polytec forniscono misure ottiche rapide e precise del movimento fuori piano (OOP) e in piano (IP). Fino ad ora, questo è stato limitato a dispositivi non imballati e accessibili otticamente. Ora, l'analizzatore di microsistemi Polytec MSA-650 IRIS consente di misurare anche attraverso le calotte di silicio intatte di microstrutture incapsulate come, ad esempio, sensori interziali, microfoni MEMS, sensori di pressione e altro ancora. Caratteristiche principali Capacità IR di misurare la dinamica dei MEMS attraverso diversi strati di dispositivi con rivestimento in Si Misura in tempo reale della risposta fuori piano fino a 25 MHz (senza post-elaborazione) Risoluzione dello spostamento fuori piano inferiore al picometro Convalida del modello FE di MEMS allo stato finale, senza difficoltà Separazione superiore dei singoli strati del dispositivo Microscopio video stroboscopico per misurare il movimento in piano fino a 2,5 MHz Sistema automatizzato che si integra bene per la produzione (compatibilità con le stazioni di misura) La soluzione di misura chiavi in mano MSA-650 IRIS comprende un controllore, un generatore di funzioni con canali di riferimento aggiuntivi, un potente software di scansione ottica e una testa di sensore ottico con un sofisticato design ottico IR. Con la sua telecamera IR dedicata e una sorgente SLD a bassa coerenza, è il primo sistema di misura delle vibrazioni a tutto campo che consente di acquisire interi strati di campione attraverso tappi di silicio in condizioni operative. Questa tecnologia interferometrica brevettata offre un'eccellente qualità dei dati grazie alla separazione superiore dei singoli strati del dispositivo.
