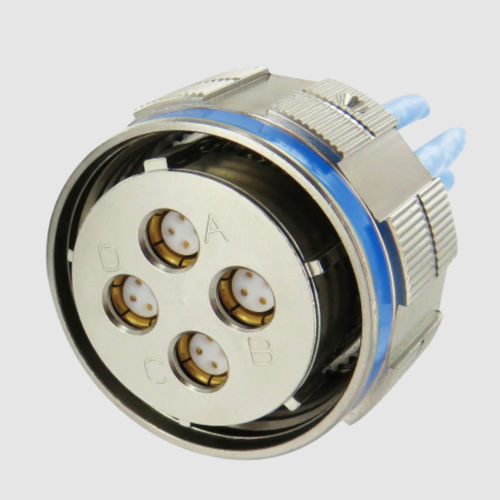

Connettore di dati CWAP

PCBper aeromobileARINC

I punti di accesso wireless in cabina offrono agli equipaggi e ai passeggeri delle compagnie aeree un accesso comodo e continuo a informazioni, dati e intrattenimento attraverso i dispositivi elettronici personali o le apparecchiature di bordo. Il connettore Socapex CWAP di Amphenol, con la sua disposizione dedicata a 4 inserti quadrax, è la scelta perfetta per raggiungere il livello atteso di prestazioni, affidabilità e conformità allo standard ARINC. Caratteristiche e vantaggi Connettori Derivato da connettori MIL-DTL-38999 e EN3645 Taglia 19 (altre misure disponibili) Materiale e placcatura del guscio: alluminio con nichel elettrolitico Dita di messa a terra sul guscio del connettore Completamente accoppiato e autobloccante con un giro di 360° del dado di accoppiamento Il dispositivo di disaccoppiamento consente elevate prestazioni di vibrazione Inserto metallico per mantenere il piano di massa con il guscio del connettore per tutti i contatti schermati Presa stand-off dedicata con pin di terra integrato Rilascio anteriore / Contatto pin PCB anteriore rimovibile sul lato del ricettacolo Rilascio posteriore / Contatto posteriore rimovibile della presa a crimpare sul lato della spina Quadrax I contatti Quadrax Amphenol® offrono numerosi vantaggi per l'alta velocità di trasferimento dei dati, il basso consumo energetico e l'eccellente compatibilità EMI: Quattro contatti interni strategicamente distanziati formano due coppie differenziali da 100 o 150 Ohm di impedenza abbinata Il contatto esterno è dotato di una robusta sezione a parete per una maggiore durata Disponibile con terminazione a crimpare di dimensione 8 Disponibile anche in formato 8 con terminazioni PC
