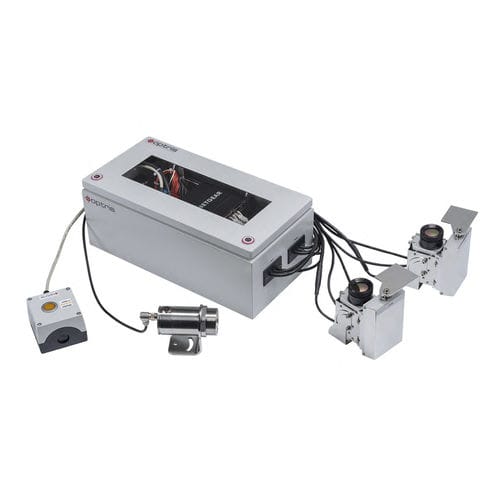

Sistema di ispezione ottico PI 640i G7

per materiali

Il nuovo sistema di ispezione del vetro di Optris offre un nuovo approccio alla misurazione della temperatura nella produzione di vetro basso emissivo. Il vetro a bassa emissività rappresenta una sfida importante per i dispositivi a infrarossi che tradizionalmente misurano la temperatura del vetro dall'alto, quando le lastre escono dal forno durante la produzione. Il nuovo sistema di ispezione Bottom Up Glass risolve questo problema grazie all'installazione di due imaging a infrarossi sotto la linea di tempra che misurano la temperatura sul lato non rivestito ad alta emissività del vetro. La combinazione di due immagini VGA con un campo visivo massimo di 111° consente di ottenere un'eccellente risoluzione di 1600 pixel su una larghezza di scansione massima di 4,3 m (14.11 ft). Un pirometro CTlaser 4M ultraveloce con tempo di esposizione di 90 µs, combinato con il sistema di protezione delle lenti a controllo digitale (DCLP), rappresenta una protezione affidabile per entrambe le termocamere a infrarossi in caso di rottura del vetro. Specifiche importanti Sistema compatto dal basso verso l'alto per la misurazione misurare la parte inferiore Rilevamento integrato della rottura del vetro ultraveloce combinato con il sistema di protezione delle lenti a controllo digitale (DCLP) Sistema preassemblato per una facile installazione sul vetro forni di tempra del vetro Calcolo dell'area del vetro Campi di applicazione del sistema di ispezione Bottom Up Glass Il sistema di ispezione Bottom Up Glass risolve i problemi di misurazione della temperatura del vetro Low-E con un nuovo approccio. Ambiti di applicazione del sistema di ispezione Bottom Up Glass Il sistema di ispezione Bottom Up Glass risolve i problemi di misurazione della temperatura del vetro Low-E grazie a un nuovo approccio. Installato sotto il convogliatore
