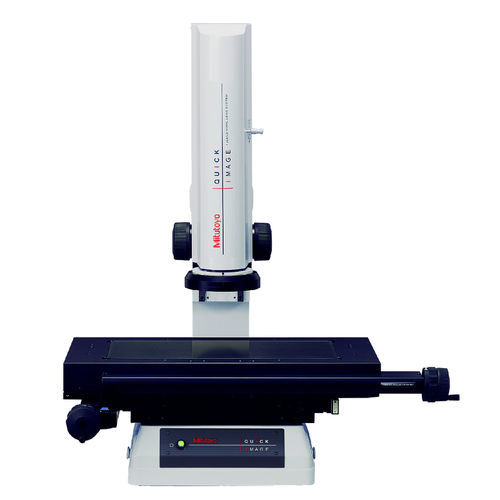

Macchina di misura tradizionale senza contatto QI-A1010D
con telecameraper l'aeronautica

Macchina di misura tradizionale senza contatto - QI-A1010D - Mitutoyo Europe - con telecamera / per l'aeronautica
Macchina di misura tradizionale senza contatto - QI-A1010D - Mitutoyo Europe - con telecamera / per l'aeronautica
Macchina di misura tradizionale senza contatto - QI-A1010D - Mitutoyo Europe - con telecamera / per l'aeronautica - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo di tastamento
con telecamera, senza contatto
Altre caratteristiche
per l'aeronautica
Corsa X

100 mm
(3,94 in)

Corsa Y

100 mm
(3,94 in)

Corsa Z

100 mm
(3,94 in)

Descrizione

La Quick Image rappresenta un nuovo punto di riferimento tra gli strumenti ottici a 2D. L'ultima frontiera nelle misure con un solo click del mouse. Le sue peculiari caratteristiche contribuiscono al costante miglioramento delle misurazioni effettuate. Grande profondità focale e ampio campo visivo. Doppio sistema ottico telecentrico. Telecamera CCD a colori da 3 Mega-pixel. Luce anulare a LED a quattro quadranti. I modelli con tavola motorizzata assicurano la più alta efficienza di misura Dimensioni vetro tavola: 170 x 170 mm Modalità di misura: Modo alta-risoluzione e modo Normale Distanza di lavoro sistema ottico: 90 mm Profondità di fuoco sistema ottico : Modo alta risoluzione : ±0.6 mm; Modo normale : ±11 mm Accuratezza (1): E 1 (x, y) = ± (3,5 + 0.02L) um * L = lunghezza misurata (mm) Ingrandimento sistema ottico: Modelli QI-A: 0,2X Telecamera CCD: Telecamera 3 Megapixel CCD a colori Illuminazione: - Trasmessa - Riflessa - LED a 4 quadranti (RL) Accuratezza all'interno dello schermo (±2σ): Specifiche in posizione di messa a fuoco Modelli QI-A: ± 2 μm (modalità ad alta risoluzione) ± 4 μm (modalità normale) Ripetibilità(±2 σ) all'interno dello schermo: Modelli QI-A: ± 1 μm (modalità ad alta risoluzione) ± 2 μm (modalità normale) Funzioni: Modelli QI-A, Ingrandimento 0,2x, tavola manuale
