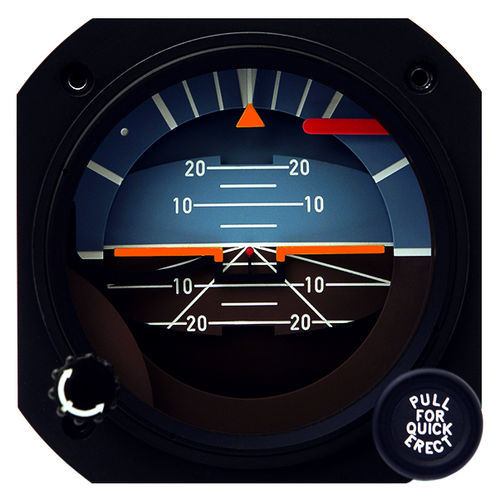

Orizzonte artificiale analogico LUN 1241

digitale3 polliciilluminato

Il robusto orizzonte artificiale elettrico da 3 pollici è uno strumento a lettura diretta che indica l'assetto di beccheggio e rollio. Il suo campo operativo è di 360° sia in beccheggio che in rollio. Esiste un campo di precessione controllata per assetti di beccheggio superiori a ±70°. Il componente principale del display è una superficie sferica con una scala che consente di indicare l'assetto di beccheggio entro ±20°. Quando si raggiunge questo limite, si apre una finestra nella superficie del display e viene visualizzata una presentazione digitale dell'angolo di beccheggio fino a un valore di ±70°. L'assetto di rollio è indicato su una scala fino a ±90°. Lo strumento è dotato di un ingabbiatore, di un simbolo dell'aereo (con posizione regolabile tra +10° e -7° dell'assetto di beccheggio) e di un'indicazione visiva di malfunzionamento. Tutti gli strumenti sono offerti in conformità alle specifiche del cliente e sono montati per facilitare la manutenzione. Il display corrisponde alla visione della superficie terrestre da un aereo. È disponibile anche una versione con display illuminato (tensione di alimentazione: 5, 14, 28 VCC - secondo le esigenze del cliente). Questo strumento soddisfa i requisiti e le regole metodologiche TSO - C4c e RTCA/DO - 160C. È disponibile anche la versione militare.
