Aeroplano per mappatura BAT HAWK R

di sorveglianzaper studi geotecniciper scuola

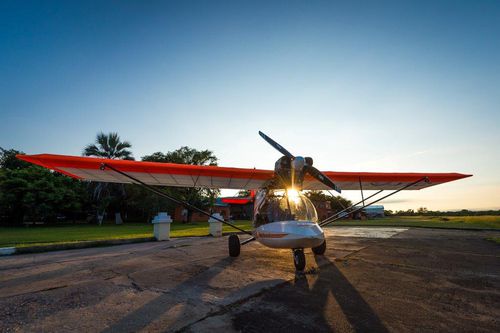

Il Bat Hawk è un monoplano ad ala alta con l'equipaggio di due persone sedute una accanto all'altra in una struttura tubolare a telaio sottopiede circondata da una carenatura in fibra di vetro composito, protetti dalle intemperie da un ampio parabrezza. L'elica e il motore sono montati in posizione di trattore sopra e davanti all'equipaggio. L'empennage è convenzionale per posizione e disposizione. Il sottocarro è un sistema triciclo con nasello orientabile. L'ala, che è rinforzata con puntone e filo di sollevamento, ha due tubi che formano i longheroni, uno sul bordo d'attacco e uno sul bordo posteriore dell'ala. Tutte le parti di cui sopra sono realizzate in lega di alluminio resistente alla corrosione e fili di acciaio inox, mentre il telaio e le ali sono rivestiti con tela velica tesa in Dacron.
