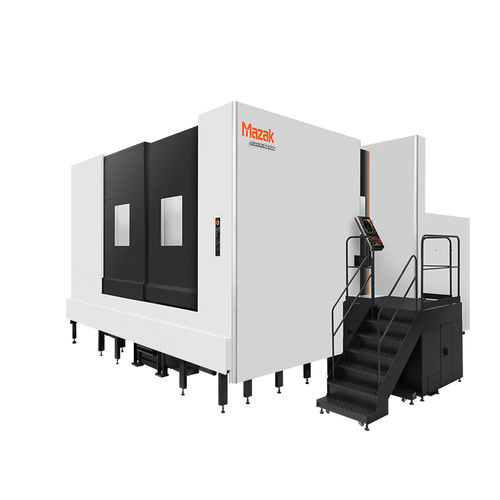

Centro di lavoro 4 assi HCN-16800QS
orizzontaleper il settore aerospazialeCNC

centro di lavoro 4 assi
centro di lavoro 4 assi
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Numero di assi
4 assi
Orientazione del mandrino
orizzontale
Applicazioni
per il settore aerospaziale
Altre caratteristiche
CNC, a doppia colonna
Velocità di rotazione

3.000 rpm
(18.850 rad.min-1)

Corsa X

2.800 mm
(110,24 in)

Corsa Y

2.000 mm
(78,74 in)

Corsa Z

1.850 mm
(72,83 in)

Descrizione

Il diametro del cannotto di Φ130 mm e corsa 550 mm permette di acceddere ad aree di lavorazione che normalmente sono difficili da raggiungere. Motore mandrino 45 kW (60 HP) [ 40 % ED ] per un'elevata precisione di lavorazione di particolari di grandi dimensioni. Il movimento verticale della contropunta avviene grazie alle viti a sfera ad alta velocità. La tavola CN ruota ad alta velocità con una elevata precisione utilizzando il sistema Roller Gear Cam. Il raffreddamento della vite a sfere ( assi X, Y, Z e W) e la struttura a portale permettono di ridurre la dilatazione termica. Sistema di ripari completo permette l'uso del refrigerante Niagara attraverso il mandrino. Dimensione tavola : 1600 mm × 1250 mm CNC MAZATROL SmoothG (in dotazione standard) è stato progettato per una insuperabile semplicità d'uso. Capacità - Massimo diametro pezzo lavorabile - 3,000 mm Massima altezza pezzo lavorabile - 2,400 mm Asse W - 550 mm Mandrino (standard) - Attacco mandrino - CAT50 Diametro mandrino Quill (ram) Asse W - 130 mm Tavola e pallet - Larghezza pallet - 1,250 mm Lunghezza pallet - 1,600 mm Cambio utensile automatico/magazzino - Capienza magazzino utensili (standard) - 80 Tipologia attacco utensile - BT50(MAS,CAT,DIN) Dimensione macchina - Larghezza - 8,518 mm Lunghezza - 8,900 mm
