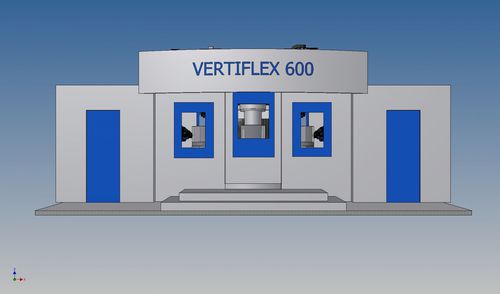

Transfer rotante VFX 600

6 posizioni8 posizionidi lavorazione

Il Vertiflex 600 è una cella flessibile di lavorazione che come naturale evoluzione dei VFX 300 e 450 aggiunge la possibilità di avere su stazioni dedicate dei pallet porta pezzo che ruotano non solo attorno al tradizionale asse B ma anche attorno ad un ulteriore asse, asse A, per un completo posizionamento a 5 assi interpolati. I ruotatori pallets, completamente CNC, incluso quello della stazione di carico/scarico, sono movimentati da un motore Torque a 360.000 posizioni con bloccaggio idraulico. I moduli di lavoro, montati fino ad un massimo di otto, sono dei veri e propri centri di lavoro con movimentazione secondo i classici assi x, y e z. I moduli di lavoro, montati fino ad un massimo di otto, sono dei veri e propri centri di lavoro con movimentazione secondo i classici assi x, y e z. Ogni centro di lavoro è dotato di revolver cambio utensili a 6/8 posizioni che permettono quindi nella configurazione massima fino a 64 utensili disponibili. Le stazioni dotate di 5 assi di lavoro possono essere una nella VFX 600 a 4 stazioni e due nella versione VFX 600 a 6 stazioni. Lo swing di movimentazione del pezzo è di 600mm Puoi trovare tutti i dettagli e le informazioni tecniche di questo prodotto all'interno dell'"Area" cataloghi. Esempi di questo prodotto visibili nella nostra galleria "Video" o "Foto" qui di seguito
