Software per CND

di analisidi processoper l'aeronautica

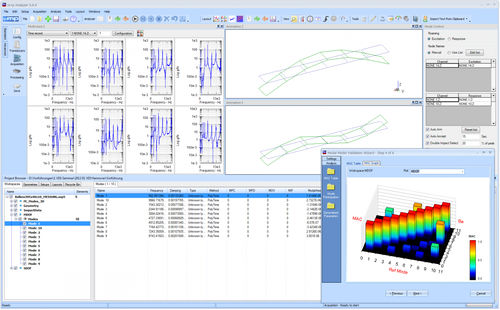

Il pacchetto Modal Analysis fa parte di m+p Analyzer, l'analizzatore di segnali dinamici di m+p international per misure e analisi di rumore e vibrazioni. Fornisce un set completo di strumenti per osservare, analizzare e documentare il comportamento vibrazionale di macchine e strutture meccaniche. Sono disponibili moduli software per l'analisi modale classica e operativa, misure di shaker (SIMO e MIMO) e per l'analisi ODS, SDOF e MDOF. Viene fornito anche un modulo di convalida del modello modale. Analisi della dinamica strutturale nell'industria automobilistica, aerospaziale, della difesa, del consumo e altre industrie Analisi modale sperimentale Analisi modale operativa Analisi delle attrezzature per test di vibrazioni ambientali (per MILSTD 810F) Risoluzione dei problemi vibrazionali Modifiche alla dinamica strutturale Convalida e aggiornamento del modello FE Test di vibrazione a terra Il software rende molto semplice creare la geometria della struttura e calcolare i parametri modali, compresa l'animazione della forma del modo. I dati modali sperimentali (frequenza, smorzamento e forma dei modi) sono ottenuti adattando una serie di misure FRF (Frequency Response Function). Le FRF possono essere misurate direttamente o calcolate automaticamente dalle registrazioni temporali. Le FRF e le registrazioni temporali possono anche essere importate da altri sistemi. Modifiche alla dinamica strutturale e correlazione e aggiornamento del modello FE sono ulteriori strumenti opzionali. Analisi modale guidata Le procedure guidate vi guidano attraverso una semplice serie di passi per completare il processo di acquisizione e analisi modale e fanno anche stime intelligenti di tutte le opzioni di analisi.
