Tester DME LD-4

per l'aeronautica

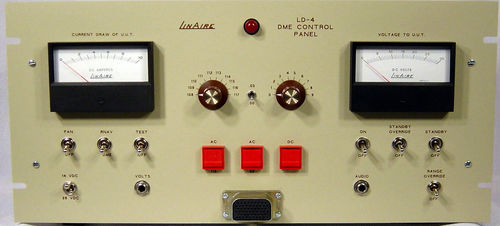

Il pannello di controllo DME modello LD-4 è un'aggiunta naturale al laboratorio di avionica ben equipaggiato che desidera servire il DME con i sistemi di navigazione d'area. Un misuratore di tensione e corrente da 0-30 voltmetro da quattro pollici e uno da 0-10 amperometri da quattro pollici sono forniti per il monitoraggio della tensione e della corrente. Per il monitoraggio della corrente alternata è previsto un jack montato su pannello. Il pannello funziona con unità a 14 VDC, 28 VDC e 115 VAC. Ingressi di tensione, (14/28VDC, 26VDC e 115VDC), sono previsti dispositivi di fusione e di controllo. Il controllo della tensione avviene tramite relè e selettore ON-OFF. Lo stato ON-OFF è indicato dall'indicatore di alimentazione. Sono disponibili gli ultimi 200 controlli di frequenza dei canali, compreso il nuovo codice slip code. Il selettore DME-RNAV e gli impianti Data Patch sono forniti per i test RNAV/DME durante il funzionamento RNAV. L'uscita audio è terminata in un jack a circuito chiuso con una resistenza di carico del telefono. Il carico viene automaticamente rimosso quando vengono effettuate connessioni esterne. I comandi Stand-by, Override, Test e Fan Disable sono incorporati per l'uso con le unità designate per l'uso di questi tipi di comandi.
