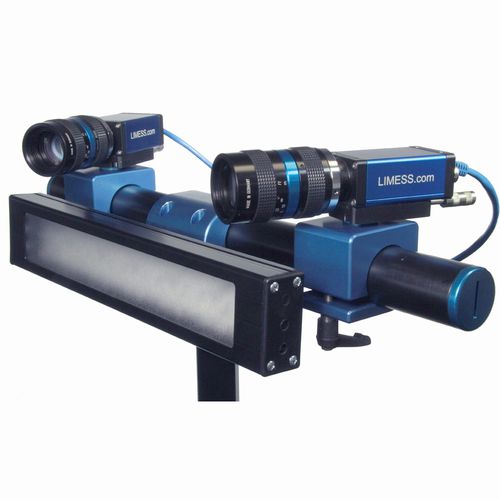

Videocamera per controllo non distruttivo CND Q400

con sistema avanzato di visioneper il settore aerospaziale

Correlazione di immagini digitali Misura della deformazione a tutto campo Sensore di deformazione flessibile per un'ampia gamma di applicazioni Campo visivo da 1x1mm² a 10x10m² Facile utilizzo e calibrazione completamente automatica in 20 secondi Moduli di analisi integrati per il post processing automatico Certificabile secondo ISO9513 (classi di precisione) Q400 - sistema di misurazione per l'analisi della deformazione 3D nei test sui materiali e sui componenti Con il sistema Q400, l'analisi delle deformazioni 2D o 3D viene eseguita in modo preciso, veloce e facile da usare. Il sistema modulare si caratterizza anche per l'elevata flessibilità del setup ottico e può quindi essere adattato in modo ottimale all'applicazione. Il software di misurazione intuitivo Istra4D fornisce, oltre ai valori misurati spaziali di spostamento, deformazione, deformazione, coordinate, ecc. anche la precisione di misurazione corrispondente per ogni valore misurato. Principio di misurazione: Una o più telecamere digitali registrano il processo di deformazione. La superficie dell'oggetto ha un modello stocastico (naturale o preparato) ("speckle pattern"). Le immagini vengono valutate automaticamente utilizzando algoritmi di correlazione di immagini digitali con precisione subpixel. Questo assegna il modello di superficie locale ai pixel della telecamera e misura le coordinate 3D, gli spostamenti 3D, le deformazioni 3D e le componenti di deformazione della superficie.
